Analisi impianto elettrico a bordo: 5 anomalie da individuare sul tuo impianto di bordo

wp_13001468

Analisi impianto elettrico a bordo: 5 anomalie da individuare sul tuo impianto di bordo

Quando si parla di analisi impianto elettrico a bordo, il problema non è quasi mai la misura in sé, ma l’interpretazione di ciò che si sta leggendo. Tensione, impedenza, caduta di tensione: sono numeri che, presi singolarmente, dicono poco. È solo quando li si collega tra loro che iniziano a raccontare lo stato reale del circuito.

Nella pratica, la maggior parte degli impianti che vengono considerati “funzionanti” presenta in realtà anomalie latenti: inversioni fase-neutro, tensioni neutro-terra fuori controllo, cadute di tensione oltre i limiti o impedenze elevate che non vengono mai indagate. Problemi che spesso non bloccano immediatamente il sistema, ma che nel tempo generano malfunzionamenti, disturbi sugli apparati elettronici e, nei casi peggiori, condizioni di rischio.

È proprio qui che entra in gioco la verifica dell’impianto elettrico. Non si tratta di fare una lettura veloce con uno strumento, ma di eseguire una vera diagnosi: simulare condizioni reali di carico, analizzare il comportamento del circuito e individuare dove il sistema perde efficienza o sicurezza.

L’utilizzo di un analizzatore di circuito permette di andare oltre la superficie e identificare problemi concreti come errori di cablaggio, dispersioni, squilibri o punti ad alta impedenza, che sono spesso la causa nascosta di guasti e anomalie operative .

In questo approfondimento vedremo come interpretare correttamente i principali parametri elettrici: dalla tensione tra fase e neutro fino al comportamento del salvavita, con lo scopo di capire quando un valore è accettabile e quando, invece, è il segnale di un problema reale da risolvere.

Nel contesto delle verifiche tecniche sugli impianti elettrici, uno degli errori più comuni è limitarsi a misurazioni superficiali senza comprenderne il significato reale. Misurare tensione, impedenza o caduta di tensione non è sufficiente: ciò che fa la differenza è la capacità di interpretare quei dati e collegarli alle condizioni fisiche dell’impianto.

L’utilizzo di strumenti di analisi circuito, come quello oggetto di questo approfondimento, non serve semplicemente a “leggere numeri”, ma a diagnosticare problemi che possono portare a malfunzionamenti, inefficienze o, nei casi peggiori, rischi per la sicurezza come shock elettrico o incendio.

Questo tipo di analisi diventa ancora più rilevante in impianti sensibili come quelli dell’elettronica di bordo dove anche piccole anomalie possono generare disturbi o danni nel tempo.

L’obiettivo di questo approfondimento è quindi chiaro: comprendere le principali anomalie elettriche rilevabili tramite analisi strumentale e interpretare quando un valore è accettabile e quando invece indica un problema reale.

Perché effettuare un’analisi impianto elettrico a bordo di tipo strumentale?

Uno strumento di analisi circuito è progettato per individuare rapidamente guasti e condizioni anomale nelle linee a bassa tensione. Non si limita alla misura della tensione, ma permette di verificare:

correttezza dei collegamenti
cadute di tensione sotto carico
impedenza dei conduttori
presenza di dispersioni
comportamento dei dispositivi di protezione

Il manuale stesso evidenzia come questi strumenti siano pensati per individuare condizioni che possono causare shock elettrico, incendio o funzionamenti anomali delle apparecchiature .

Questo è il punto chiave: non si tratta di misure teoriche, ma di analisi operative sul campo.

Inversione di fase: perché si verifica e perché è un problema reale

Una delle anomalie più frequenti è l’inversione tra fase e neutro. Lo strumento è in grado di rilevarla immediatamente all’inserimento nella presa .

Perché avviene

Le cause più comuni sono:

errori di cablaggio in fase di installazione
interventi successivi non documentati
prese o connessioni modificate senza criterio

Perché è pericolosa

Dal punto di vista puramente funzionale, molti dispositivi continuano a funzionare anche con fase e neutro invertiti. Ed è proprio questo che rende il problema subdolo.

Il rischio principale è legato alla sicurezza:

le protezioni potrebbero intervenire sulla linea sbagliata
parti che dovrebbero essere “non in tensione” possono risultare attive
aumenta il rischio di contatto indiretto

In ambito tecnico, questo significa perdita di controllo del sistema.

Un impianto correttamente progettato deve avere una logica precisa: la fase è il conduttore attivo, il neutro è il riferimento. Quando questa logica viene alterata, anche la protezione perde efficacia.

Tensione tra fase e neutro: quando è corretta e quando indica un problema

La tensione tra fase e neutro è il primo parametro da analizzare.

Il valore nominale in un impianto monofase è circa:

220V ±10% a 50 Hz

Quando è accettabile

Un valore compreso tra circa 198V e 242V è generalmente considerato corretto.

Quando non va bene

Situazioni critiche:

tensione troppo bassa → possibili carichi eccessivi o sezioni cavo insufficienti
tensione troppo alta → problemi di rete o regolazione
fluttuazioni → instabilità del sistema

Implicazioni reali

In un impianto TV o elettronico:

tensioni basse causano malfunzionamenti
tensioni alte possono danneggiare componenti sensibili
instabilità genera disturbi nel segnale

Tensione tra neutro e terra: uno dei parametri più sottovalutati

Questo è uno degli indicatori più importanti per capire la qualità dell’impianto.

Il manuale è molto chiaro:

la tensione tra neutro e terra deve essere inferiore a 2V (impianti domestici, nella nautica non è definito da alcuna normativa)

Quando è accettabile

Valori prossimi a zero indicano:

buona distribuzione dei carichi
corretto funzionamento del neutro
assenza di dispersioni significative

Quando non va bene

Valori elevati indicano:

corrente di ritorno sul neutro non equilibrata
dispersioni verso terra
disturbi armonici (soprattutto in sistemi complessi)

Interpretazione tecnica

In un sistema monofase:

tensione alta neutro-terra → presenza di corrente sul neutro non prevista

In un sistema trifase:

possibile squilibrio dei carichi
interferenze armoniche

Conseguenze

malfunzionamenti elettronici
rischio di interventi intempestivi del salvavita
degrado delle apparecchiature

Picchi di tensione: quando sono fisiologici e quando diventano un problema

Lo strumento consente di rilevare il valore di picco della tensione.

In condizioni normali:

il picco è circa 1,414 volte il valore efficace (RMS)

Quando è corretto

Se il sistema è stabile, il rapporto tra RMS e picco è costante e prevedibile.

Quando non va bene

Anomalie si verificano quando:

il picco è troppo elevato → presenza di sovratensioni
il picco è irregolare → disturbi o armoniche
il segnale non è sinusoidale

Impatto pratico

Nei sistemi elettronici:

i picchi possono danneggiare alimentatori
aumentano lo stress sui componenti
generano disturbi nei segnali

Caduta di tensione sotto carico: il test più realistico

Uno dei test più significativi è quello con carico simulato (5A, 8A, 10A).

Il principio è semplice: simulare un carico reale per capire come si comporta il circuito.

Il limite fondamentale

Il manuale stabilisce chiaramente:

la caduta di tensione deve essere inferiore al 5%

Quando è accettabile

caduta < 5%
andamento coerente lungo la linea (diminuzione progressiva verso il quadro)

Quando non va bene

Se supera il 5%, le cause possono essere diverse:

Sezione del cavo insufficiente
Distanza troppo elevata
Sovraccarico del circuito
Punti ad alta impedenza (connessioni difettose)

Interpretazione avanzata

Il comportamento della caduta di tensione lungo la linea è fondamentale:

se non cambia → problema vicino alla sorgente
se cambia bruscamente → punto difettoso tra due prese
se aumenta progressivamente → problema di dimensionamento

Implicazioni pratiche

inefficienza energetica
surriscaldamento dei cavi
prestazioni scadenti delle apparecchiature

Impedenza del circuito a bordo

L’impedenza misura la resistenza complessiva del circuito al passaggio della corrente.

Quando è corretta

valori bassi indicano buona continuità
circuito efficiente

Quando non va bene

Valori elevati indicano:

connessioni difettose
ossidazione
sezioni insufficienti
lunghezze eccessive

L’impedenza alta può essere causata da:

carico eccessivo
diametro cavi insufficiente
presenza di punti ad alta resistenza

Caso specifico: terra

Valori tipici:

<1Ω per sicurezza persone
<0.25Ω per protezione apparecchiature

Se questi valori non sono rispettati:

il sistema di protezione perde efficacia
aumenta il rischio in caso di guasto

Test del salvavita (RCD): quando funziona davvero

Il test del differenziale è fondamentale per la sicurezza.

Principio di funzionamento

Lo strumento genera una piccola corrente verso terra per simulare una dispersione.

Il salvavita deve intervenire quando:

la corrente supera circa 30 mA

Parametri da analizzare

corrente di intervento
tempo di risposta (in millisecondi)

Quando è corretto

intervento rapido
valori coerenti con le specifiche

Quando non va bene

non interviene → sistema pericoloso
interviene troppo lentamente → protezione inefficace
interviene troppo facilmente → falsi scatti

Interpretazione tecnica

Un RCD efficace deve:

rilevare la dispersione
interrompere il circuito rapidamente
garantire protezione reale, non teorica

Il senso reale dell’analisi: andare oltre il dato

Tutti i parametri analizzati — tensione, impedenza, caduta, picchi — hanno un valore solo se interpretati nel loro insieme.

Un impianto può avere:

tensione corretta
ma impedenza alta
o caduta eccessiva sotto carico

Ed è proprio questa combinazione che permette di individuare problemi nascosti.

Conclusione

L’analisi di un circuito elettrico non è una semplice operazione di misura, ma un processo diagnostico.

Lo strumento diventa efficace solo quando, si comprendono i parametri e si interpretano correttamente le informazioni raccolte, quando si collegano le misure alla realtà fisica dell’impianto.

Le anomalie principali come l’inversione di fase, tensioni fuori range, dispersioni, cadute eccessive, impedenze elevate, non sono semplici numeri fuori norma, ma segnali precisi di problemi strutturali.

Ed è proprio questa capacità di lettura che distingue un controllo superficiale da una vera analisi tecnica, che noi eseguiamo.

Quanto costa una perizia nautica?

Blog FAQ Specifiche tecniche

Il vero ruolo del gelcoat nella nautica moderna

wp_13001468

Il vero ruolo del gelcoat nella nautica moderna

Nella costruzione contemporanea il gelcoat continua ad avere una funzione importante, ma il suo ruolo deve essere interpretato correttamente.

Oggi il gelcoat viene utilizzato principalmente per ottenere una superficie esteticamente uniforme, brillante e resistente ai raggi UV. È ciò che permette allo scafo di avere una qualità visiva elevata, di essere lucidato e di mantenere nel tempo una finitura superficiale gradevole.

Dal punto di vista produttivo, inoltre, il gelcoat consente di isolare superficialmente le fibre della laminazione, migliorando l’aspetto finale del manufatto.

Tuttavia, nella nautica moderna ad alte prestazioni, la reale protezione contro:

assorbimento d’acqua;
osmosi;
idrolisi;
degradazione della matrice;

non viene affidata principalmente al gelcoat.

La vera differenza viene fatta dalla qualità dello skin coat, dalla chimica della resina utilizzata, dal controllo della laminazione e dalla riduzione delle porosità interne.

È proprio per questo motivo che oggi molti compositi avanzati utilizzano:

skin coat in vinilestere;
processi in infusione;
laminazioni sottovuoto;
cicli di polimerizzazione più controllati.

In altre parole, il settore nautico si è progressivamente spostato da una filosofia “superficiale” a una filosofia “strutturale”.

Non si cerca più semplicemente di creare una pelle esterna che blocchi l’acqua, ma di realizzare un laminato che sia intrinsecamente più stabile dal punto di vista chimico.

Questa distinzione è fondamentale anche in fase ispettiva.

Molti proprietari ritengono erroneamente che un gelcoat lucido significhi automaticamente uno scafo sano. In realtà è possibile trovare gelcoat esteticamente perfetti sopra laminati compromessi internamente, così come laminati eccellenti con semplici difetti superficiali di natura estetica.

Per questo motivo, durante un’ispezione professionale, non è sufficiente limitarsi all’aspetto esterno della barca. Occorre comprendere come è stato costruito il composito, quale resina è stata utilizzata, come è stato eseguito lo skin coat e quale tecnologia produttiva è stata adottata e sfortunatamente non è sempre possibile, ma a volte si è fortunati.

Caso studio: l’approccio adottato da un noto costruttore Inglese

Uno degli esempi più interessanti dell’evoluzione tecnica del settore riguarda alcune procedure adottate nel tempo da cantieri premium come un costruttore inglese molto diffuso in italia.

Durante l’evoluzione produttiva di alcune serie, il cantiere ha progressivamente ritirato a proprie spese la flotta e effettuato una opera di refitting eliminando dall’opera viva lo strato di gelcoat ed applicando un nuovo strato in resina vinylestere esterno.

In determinati casi come visibile dall’immagine superiore, su imbarcazioni nuove o di recente costruzione, sono stati effettuati interventi radicali consistenti nella:

rimozione completa del gelcoat nell’opera viava;
ricostruzione dello skin coat;
applicazione di sistemi resinosi vinylesteri;
miglioramento della resistenza all’idrolisi.

Dal punto di vista tecnico questo approccio è estremamente significativo.

Se il gelcoat fosse realmente la principale barriera protettiva contro l’acqua, la soluzione sarebbe stata semplicemente ripristinare il gelcoat stesso.

Invece la scelta tecnica è stata differente:

eliminare lo strato considerato più vulnerabile;
ricostruire la matrice superficiale con materiali più performanti;
aumentare la stabilità idrolitica del composito.

Questa filosofia produttiva riflette l’evoluzione dell’intera industria nautica moderna.

Oggi la vera protezione dello scafo è affidata alla qualità chimica del sistema laminato.

Perché il tema del gelcoat è importante nelle ispezioni

Per un ispettore nautico comprendere il reale ruolo del gelcoat è fondamentale.

Un’analisi superficiale basata esclusivamente sull’aspetto estetico rischia infatti di portare a valutazioni errate.

Durante un’ispezione professionale è necessario considerare:

contenuto di umidità del laminato;
eventuali fenomeni osmotici;
blistering;
microcracking;
qualità dello skin coat;
presenza di riparazioni strutturali;
tipologia di resina utilizzata;
continuità della laminazione.

Molti problemi iniziano infatti sotto il gelcoat, non sopra.

Ed è proprio questa la ragione per cui le moderne tecnologie costruttive si concentrano sempre di più:

sulla chimica della matrice;
sulla qualità dell’infusione;
sul controllo della polimerizzazione;
sulla riduzione dei vuoti;
sull’impiego di vinilestere nei primi strati strutturali.

Conclusione

Il gelcoat continua a essere un elemento fondamentale nella nautica, ma il suo ruolo reale deve essere interpretato con precisione (funzione estetica). Non nasce come barriera contro l’acqua.

Nasce come superficie estetica, sebbene abbia all’interno del proprio mix parti in vinylestere, protettiva dal punto di vista UV ( perché i raggi UV sono il vero nemico della resina) e funzionale alla qualità superficiale del manufatto.

La reale resistenza all’assorbimento d’acqua e ai fenomeni osmotici dipende invece soprattutto dalla qualità della matrice resinosa e dello skin coat.

L’evoluzione dei cantieri premium verso sistemi vinylesteri dimostra chiaramente come la nautica moderna stia progressivamente spostando la protezione del composito dalla superficie estetica alla chimica strutturale del laminato.

Comprendere questa distinzione significa leggere la vetroresina non soltanto come un rivestimento superficiale, ma come un sistema ingegneristico complesso in cui ogni strato ha una funzione specifica.

Ed è proprio questa differenza che separa la semplice estetica dalla vera qualità costruttiva.

Quando mi chiedono se devono ripristinare il gelcoat in aree non visibili il mio suggerimento spassionato è che se la causa è traumatica che andrà investigato ma se invece si è staccato potrebbe essere anche lasciato così poichè l’eventuale nuovo strato di gelcoat non influisce sull’attuale assorbimento del materiale.

Blog Introduzione alla perizia

Come leggere il CIN di un’imbarcazione ?

wp_13001468

Come leggere il CIN di un’imbarcazione ?(e perché è molto più importante di quanto sembri)

Nel mondo della nautica ci sono elementi che tutti vedono, ma pochi leggono davvero.
Il CIN (Craft Identification Number) è uno di questi.

Alcuni lo incidono, altri lo incollano, altri lo rivettano, di norma è sul giardinetto di dritta, quindi a poppa dritta o sulla spiaggetta di poppa a dritta o sullo specchio di poppa sempre a dritta, ed è quasi sempre ignorato.

Eppure, per chi fa questo lavoro o per chi sta acquistando un’imbarcazione è uno degli strumenti più rapidi e affidabili per capire cosa si ha davvero davanti.

Non è un dettaglio burocratico: è, a tutti gli effetti, la carta d’identità tecnica dell’unità.

Da dove nasce il CIN

Per capire il senso del CIN bisogna fare un passo indietro.

Con l’introduzione della Direttiva 94/25/CE, l’Unione Europea ha fatto una scelta precisa: trattare le imbarcazioni da diporto come qualsiasi altro prodotto immesso sul mercato.

Questo significa una cosa molto concreta:
per poter essere venduta e circolare all’interno della Comunità Europea, un’imbarcazione deve essere conforme a requisiti tecnici e di sicurezza definiti, e deve essere identificabile in modo univoco.

È qui che entra in gioco il CIN.

Il codice non è altro che il punto di collegamento tra lo scafo fisico e tutta la documentazione di conformità, inclusa la marcatura CE. Senza questo legame, la tracciabilità si perde — e con essa anche molte garanzie.

Perché oggi si parla di CIN (ma non è sempre stato così)

Chi lavora su imbarcazioni un po’ più datate, o chi si trova a leggere documentazione proveniente da paesi diversi, si imbatte spesso in sigle differenti: HIN, CIN, WIN.

Non è un errore, né una variazione casuale. È il risultato di un’evoluzione normativa e tecnica che si è sviluppata nel tempo.

In origine, soprattutto nel contesto anglosassone, si parlava di Hull Identification Number (HIN).
Il termine è ancora oggi utilizzato, ad esempio negli Stati Uniti, e mette l’accento su un aspetto molto specifico: lo scafo come elemento identificativo.

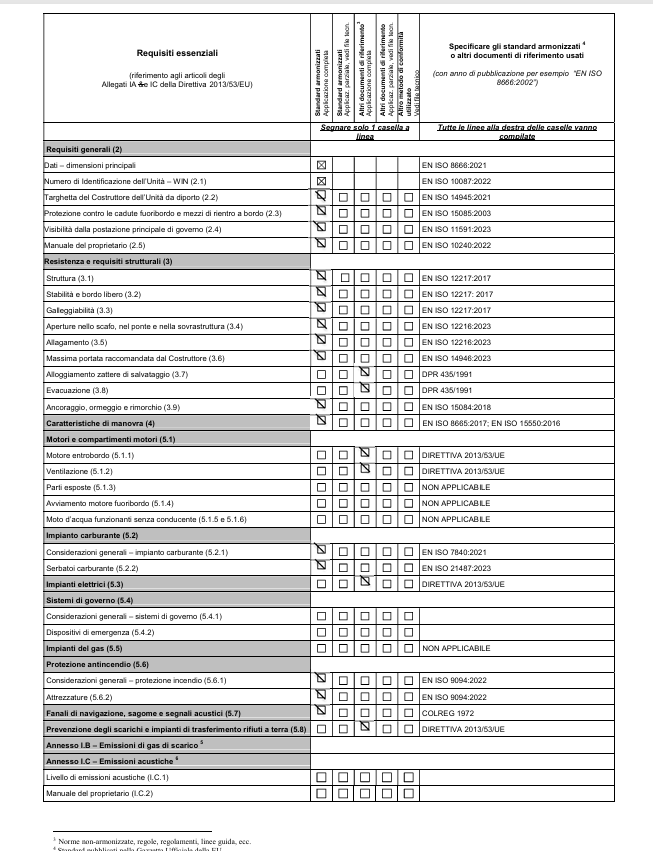

Con l’introduzione della normativa europea, e in particolare con la Direttiva 94/25/CE, si è sentita la necessità di uniformare il sistema di identificazione all’interno della Comunità.
Nasce così il Craft Identification Number (CIN).

Il passaggio da “Hull” a “Craft” non è solo linguistico, ma concettuale:
non si identifica più soltanto lo scafo, ma l’unità nel suo complesso, intesa come prodotto finito conforme a una direttiva.

Questo è perfettamente coerente con la logica della marcatura CE: ciò che viene certificato non è un componente, ma l’intero prodotto.

Negli sviluppi più recenti della normativa europea, in particolare con la direttiva 2013/53/UE, si è iniziato a utilizzare anche il termine Watercraft Identification Number (WIN).

Qui il cambiamento è ancora più interessante:
il termine “watercraft” amplia ulteriormente il campo, includendo in modo esplicito non solo le imbarcazioni tradizionali, ma anche altre tipologie di unità da diporto, come moto d’acqua e mezzi assimilabili.

Una questione terminologica… ma non solo

A prima vista potrebbe sembrare una semplice evoluzione terminologica. In realtà riflette tre passaggi chiave:

da una logica nazionale (HIN, tipica del mercato USA)

a una logica europea armonizzata (CIN)

fino a una visione più ampia e inclusiva del concetto di unità da diporto (WIN)

Nella pratica quotidiana, però, il termine più utilizzato resta ancora CIN, soprattutto nel linguaggio tecnico e operativo.

Cosa cambia davvero per chi opera sul campo

Dal punto di vista pratico, quindi per perizie, compravendite e verifiche documentali, il cambiamento di sigla non modifica la funzione del codice.

Che si parli di HIN, CIN o WIN, l’obiettivo resta sempre lo stesso:
Identificare in modo univoco l’unità e collegarla alla sua storia costruttiva e documentale.

Quello che invece cambia è il contesto normativo in cui quel codice è stato assegnato.

Ed è proprio questo il punto da tenere a mente:
Quando si analizza un’imbarcazione, non basta leggere il codice, ma bisogna anche capire in quale sistema normativo è nato.

Perché è lì che si trovano le differenze più rilevanti.

Il CIN come “numero di telaio” della barca

Se vogliamo fare un paragone immediato, il CIN svolge la stessa funzione del numero di telaio in un’automobile.

Ma con una differenza sostanziale:
nel nautico, il CIN è spesso uno dei pochi elementi realmente affidabili quando si vuole ricostruire la storia di un’imbarcazione.

In una perizia, è uno dei primi punti che vengono verificati. Non per formalità, ma perché da lì si possono già individuare eventuali incongruenze.

Come si legge davvero un CIN

Qui entriamo nella parte più operativa.
Prendiamo un caso reale:

FRIRIXXX6C999 (per motivi di privacy non posso trascrivere il CIN completo)

A prima vista sembra una sequenza casuale. In realtà è una struttura molto precisa, che va letta per blocchi.

I primi tre caratteri identificano il paese di costruzione e il sistema di codifica del costruttore.

In questo caso siamo in Francia, e il codice è riconducibile a un cantiere del gruppo Jeanneau.

Subito dopo troviamo una combinazione che identifica il costruttore e il numero seriale interno. È una parte meno “leggibile” per chi non ha accesso ai database di cantiere, ma resta fondamentale per la tracciabilità industriale.

Poi compare il numero progressivo dello scafo, che indica la sequenza di produzione. Questo dato, se incrociato con altre unità dello stesso modello, può dare indicazioni interessanti.

Infine arriviamo alla parte più concreta e immediata: la data di costruzione.

Qui vale la pena fermarsi un attimo, perché è l’unico punto in cui un elenco è davvero utile.

Lettera del mese:

A = gennaio

B = febbraio

C = marzo

…

L = dicembre

Cifra dell’anno di costruzione (ultima cifra)

Anno modello (ultime due cifre)

Nel nostro caso:

C → marzo

9 → 1999

99 → anno modello 1999

Tradotto: l’imbarcazione è stata costruita a marzo 1999 ed è commercialmente identificata come modello 1999.

A questo punto è fondamentale chiarire un aspetto che spesso genera confusione.

Nel CIN, la parte finale contiene sia l’anno di costruzione sia l’anno modello, ma non sono la stessa cosa e non vengono indicati nello stesso modo.

La prima cifra dopo la lettera del mese rappresenta l’anno di costruzione (in forma abbreviata, cioè una sola cifra) le ultime due cifre indicano invece l’anno di commercializzazione del modello.
Questo significa che il CIN non riporta mai direttamente l’anno completo di costruzione, ma solo la sua ultima cifra.
Per interpretarlo correttamente, è sempre necessario contestualizzare il dato.

Anno di costruzione e anno modello: una distinzione che conta

Nel settore nautico, uno degli equivoci più frequenti nasce proprio dalla sovrapposizione tra anno di costruzione e anno modello.

L’anno di costruzione è il momento in cui l’imbarcazione viene effettivamente realizzata dal cantiere.
L’anno modello, invece, è il riferimento commerciale con cui quella stessa unità viene immessa nel mercato.

Nella pratica, queste due informazioni possono coincidere, ma non è affatto obbligatorio.

È piuttosto comune che un’imbarcazione costruita negli ultimi mesi dell’anno venga venduta come modello dell’anno successivo. Questo avviene per ragioni commerciali e di posizionamento, ed è una dinamica condivisa anche da altri settori, come quello automobilistico.

Il risultato è che una barca può essere:

-costruita in un anno
-venduta come modello dell’anno successivo
-immatricolata ancora più tardi
Tre momenti diversi, che descrivono aspetti diversi della stessa unità.

Qui molti si confondono, e non è un dettaglio da poco.

Il cantiere può costruire una barca a fine anno e venderla come modello dell’anno successivo. È una logica commerciale, perfettamente legittima, ma che può generare ambiguità.

Nella pratica:

-Una barca costruita nel 1998 può risultare modello 1999 e la prima immatricolazione può avvenire anche molto dopo.

Se non si distingue chiaramente tra questi tre elementi: costruzione, modello ed immatricolazione, si rischiano errori di valutazione o, peggio, contestazioni.

Dal punto di vista operativo, questa distinzione non è solo teorica.

In una compravendita, può incidere sulla percezione del valore dell’imbarcazione.
In una perizia, rappresenta uno degli elementi di verifica più importanti per valutare la coerenza tra documentazione, dichiarazioni e stato reale dell’unità.

Ed è proprio qui che il CIN diventa uno strumento concreto: non perché fornisca tutte le risposte, ma perché permette di individuare rapidamente eventuali discrepanze.

Dove si trova il CIN (e perché non è solo uno)

Il CIN è normalmente visibile sul giardinetto di dritta (poppa dritta dell’opera morta). Ma non è l’unico punto in cui deve essere presente.

Esiste anche una marcatura “secondaria”, meno evidente, pensata proprio per evitare manomissioni o sostituzioni fraudolente.

Quando manca una delle due, o quando ci sono segni di alterazione, è sempre il caso di approfondire. Non è automaticamente un problema, ma non è nemmeno qualcosa da ignorare.

Il passaggio alla normativa italiana

Una volta che l’imbarcazione entra nel sistema italiano, quindi quando viene immatricolata, cambia il quadro normativo di riferimento.

A quel punto:

l’unità batte bandiera italiana e deve rispettare la normativa nazionale, rientra quindi nei regolamenti su sicurezza, dotazioni e utilizzo previsti in Italia.

Il CIN però non cambia. Rimane quello assegnato dal costruttore, ed è il riferimento originario che accompagna l’imbarcazione per tutta la sua vita.

Perché il CIN è centrale in una compravendita

Il vero valore del CIN emerge quando qualcosa non torna.

Un anno dichiarato che non coincide.
Una documentazione incompleta.
Una barca che “sembra” più recente di quanto sia.

In questi casi, il CIN è spesso il primo elemento oggettivo da cui partire.

Non risolve tutto, ma permette di farsi rapidamente un’idea della coerenza generale. Ed è proprio questa coerenza che, in una compravendita, fa la differenza tra un’operazione tranquilla e una potenzialmente problematica.

Conclusione

Il CIN è lì, sempre visibile, ma raramente sfruttato per quello che realmente è: uno strumento tecnico, non burocratico.

Saperlo leggere significa avere un vantaggio concreto, sia per chi acquista sia per chi opera nel settore.
Ignorarlo, invece, significa rinunciare a una delle poche informazioni davvero affidabili disponibili su un’imbarcazione.

NDT

Ultrasuoni scafo, scopri i 4 metodi utilizzati sui controlli su alluminio, acciaio e compositi per individuare corrosione e difetti strutturali

wp_13001468

Ultrasuoni scafo, scopri i 5 metodi utilizzati sui controlli su alluminio, acciaio e compositi per individuare corrosione e difetti strutturali

Introduzione: perché gli ultrasuoni sono fondamentali nelle ispezioni di Imbarcazioni.

Nel settore Marittimo e nautico moderno, l’utilizzo dei controlli non distruttivi è diventato un elemento imprescindibile per garantire sicurezza, affidabilità e durata delle strutture. Le imbarcazioni di oggi non sono più costruite con un solo materiale, ma esiste una pluralità di sistemi e metodi costruttivi che si differenziano a partire dal materiale, tra cui:

Alluminio, Acciaio, Vetroresina e Fibra di carbonio.

In questo scenario, il controllo ad ultrasuoni si distingue come una delle tecniche più efficaci per analizzare ciò che non è visibile poichè si tratta di un indagine volumetrica, ossia analizza l’interno del materiale che sta analizzando. Non si tratta semplicemente di misurare uno spessore, ma di comprendere lo stato reale del materiale, individuare fenomeni di corrosione, difetti di costruzione e discontinuità interne.

L’ultrasuono, se utilizzato correttamente, diventa un vero e proprio strumento diagnostico. Tuttavia, la sua efficacia non dipende solo dalla tecnologia, ma dal metodo e dall’esperienza dell’operatore.

Il primo passo: il tap test come base dell’indagine prima degli ultrasuoni

Prima ancora di utilizzare strumenti avanzati, l’ispezione parte da una tecnica tanto semplice quanto efficace: il tap test a martello.

Questa prova preliminare, eseguita sia su metalli che su compositi, consente di individuare variazioni nella risposta acustica del materiale. Un suono pieno e uniforme indica continuità strutturale, mentre variazioni localizzate possono suggerire la presenza di corrosione, delaminazioni, vuoti o scollamenti.

Non è una tecnica quantitativa, ma rappresenta un filtro iniziale fondamentale. Permette di indirizzare l’indagine ultrasonora verso le aree realmente critiche, ottimizzando tempi e qualità del risultato.

Spessimetria su alluminio e acciaio: mappare lo scafo per effettuare l’analisi ad ultrasuoni

Quando si passa ai materiali metallici, come alluminio e acciaio, l’applicazione principale degli ultrasuoni è la spessimetria.

L’approccio corretto non consiste nel fare misure casuali, ma nella creazione di un reticolo strutturato, simile a quello utilizzato nei controlli industriali su apparecchiature soggette a normativa PED. Questo consente di costruire una vera mappa degli spessori.

L’obiettivo non è il dato puntuale, ma la lettura complessiva del fenomeno corrosivo. La corrosione, infatti, raramente è uniforme. Può manifestarsi sotto forma di pitting, riduzione diffusa o attacchi localizzati, soprattutto in ambiente marino.

Dal punto di vista fisico, il metodo si basa sulla propagazione di onde ultrasonore nel materiale. L’onda viene riflessa dalla superficie opposta e torna alla sonda, permettendo di calcolare lo spessore in funzione del tempo di volo e della velocità del suono nel materiale.

Tuttavia, questa apparente semplicità è influenzata da fenomeni complessi come attenuazione, diffusione e divergenza del fascio, che incidono sulla qualità del segnale .

Per questo motivo, la vera differenza non la fa lo strumento, ma l’interpretazione dei dati e la capacità di costruire una media degli spessori che rappresenti realmente lo stato della struttura.

Controllo delle saldature: il vero punto critico delle strutture metalliche

Una volta definito lo spessore medio della lamiera, l’indagine può concentrarsi sulle saldature, che rappresentano le zone più critiche di una struttura metallica e più complicate da analizzare.

Durante il processo di fabbricazione, le saldature possono generare difetti come mancate fusioni, inclusioni, porosità o cricche. Queste discontinuità non sono sempre visibili e possono compromettere seriamente la resistenza strutturale.

Per individuarle, è necessario utilizzare sonde angolate, che permettono di introdurre onde di taglio nel materiale. In ambito nautico, le sonde più utilizzate sono quelle da 60° e 75°, mentre la 45° viene impiegata in casi specifici.

Questo tipo di indagine sfrutta fenomeni come riflessione e rifrazione dell’onda ultrasonora, oltre alla conversione di modo tra onde longitudinali e trasversali .

Taratura e utilizzo del blocco V1: garantire affidabilità alle misure

Prima di qualsiasi controllo sulle saldature, è fondamentale eseguire una corretta taratura dello strumento.

Il blocco campione V1 consente di verificare il punto di uscita del fascio e l’angolo reale di propagazione. Questo passaggio è essenziale per evitare errori di interpretazione, perché anche una piccola deviazione dell’angolo può portare a localizzazioni errate dei difetti.

Una calibrazione corretta rappresenta la base di qualsiasi ispezione affidabile.

La curva DAC: dalla rilevazione alla valutazione del difetto

Durante l’ispezione, l’operatore si trova a interpretare una serie di segnali, ma non tutte le indicazioni hanno lo stesso significato.

La curva DAC (Distance Amplitude Correction) consente di trasformare un segnale in una valutazione tecnica. Attraverso blocchi campione con riflettori artificiali di medesime dimensioni ma a profondità differenti, viene costruita una curva che mette in relazione ampiezza del segnale e distanza.

Se un’indicazione supera questa curva, significa che il difetto ha una dimensione equivalente superiore al riferimento.

Questo approccio permette di passare da una semplice individuazione a una vera valutazione quantitativa della discontinuità, rendendo il controllo uno strumento decisionale.

Ultrasuoni nei materiali compositi: limiti e potenzialità

Quando si passa ai materiali compositi, come vetroresina e fibra di carbonio, l’approccio cambia radicalmente.

A differenza dei metalli, i compositi sono materiali costituiti da fibre e resine applicate in senso verticale. Questa struttura influenza la propagazione delle onde ultrasonore, generando una forte attenuazione e dispersione del segnale.

Per questo motivo, l’utilizzo delle sonde angolate per la ricerca difettologica non è applicabile. L’indagine ultrasonora si concentra principalmente su spessimetria e individuazione di difetti interni.

Difettologia nei compositi: inclusioni, delaminazioni e scollamenti

Nei materiali compositi, la conoscenza delle difettologie è fondamentale per interpretare correttamente i segnali ultrasonori.

Le inclusioni d’aria sono tra i difetti più comuni e difficili da individuare in quanto se non particolarmente grandi abbattono esclusivamente l’eco e per rifrazione annullano l’onda deviandola altrove ed impedendo alla sonda di ricevere il segnale di ritorno, queste sono imperfezioni nel processo di laminazione e vengono considerati dei difetti esclusivamente in fase di costruzione.

Le delaminazioni rappresentano invece una separazione tra gli strati del laminato. Possono essere causate da impatti, errori di produzione o fenomeni di fatica. Queste discontinuità si comportano come superfici riflettenti interne, interrompendo la propagazione dell’onda e rappresentano le indicazioni di più facile interpretazione.

Gli scollamenti sono tipici delle strutture sandwich o delle zone incollate. In questi casi, la perdita di adesione tra i materiali genera segnali più difficili da interpretare e richiede spesso un’integrazione con altre tecniche, oltre al supporto del tap test.

Limiti operativi negli ultrasuoni: spessore e strutture sandwich

Un aspetto fondamentale nell’utilizzo degli ultrasuoni sui compositi è la consapevolezza dei limiti della tecnica.

Nella pratica operativa, oltre i 20-25 mm di spessore, soprattutto in presenza di strutture sandwich, l’attenuazione del segnale diventa significativa. L’energia ultrasonora si disperde tra fibre, resina ed anima del sandwich, riducendo la qualità del segnale di ritorno.

In queste condizioni, l’indagine può risultare difficile e talvolta non affidabile, rendendo necessario l’utilizzo di tecniche alternative o complementari.

Conclusioni: un unico metodo per materiali diversi

L’analisi ultrasonora in ambito nautico non è una tecnica standardizzata applicabile indistintamente a tutti i materiali. Richiede un approccio differenziato, basato sulla conoscenza delle proprietà fisiche e delle difettologie specifiche.

Su alluminio e acciaio, l’indagine parte dalla spessimetria e si sviluppa nel controllo delle saldature. Nei compositi, invece, si concentra sulla ricerca di discontinuità interne e sulla valutazione della qualità della laminazione.

In entrambi i casi, però, il valore reale non è nello strumento, ma nella capacità di interpretare i dati e trasformarli in informazioni utili.

Nel settore nautico, dove sicurezza e affidabilità sono elementi imprescindibili, gli ultrasuoni rappresentano oggi uno strumento indispensabile per chi vuole andare oltre la superficie e comprendere realmente lo stato di una struttura.

Chiamaci e ti aiuteremo a comprendere al meglio le condizioni dell’imbarcazione.

Blog Specifiche tecniche

Stabilità Della Barca: Bulbo, Stabilizzatori E Dinamica Del Moto

wp_13001468

Stabilità della Barca: bulbo, stabilizzatori e comportamento in mare

La stabilità della barca rappresenta uno degli aspetti più complessi e affascinanti dell’ingegneria navale. Non si tratta semplicemente della capacità di una imbarcazione di rimanere “dritta”, ma di un equilibrio dinamico tra forze contrastanti che agiscono continuamente sullo scafo: il peso, la spinta idrostatica, il vento, il moto ondoso e le accelerazioni generate durante la navigazione.

Nel mondo della nautica moderna, il tema della stabilità si declina attraverso diverse soluzioni tecniche, che spaziano dal classico bulbo delle barche a vela fino ai più avanzati stabilizzatori giroscopici e laterali retrattili. Ogni sistema nasce per rispondere a esigenze specifiche e comporta vantaggi e compromessi che devono essere valutati attentamente, soprattutto in fase di progettazione o refitting.

Fondamenti della stabilità della barca

Per comprendere il funzionamento dei sistemi di stabilizzazione è necessario partire dai principi base della stabilità navale. Una barca galleggia grazie alla spinta di Archimede, che agisce verso l’alto e si oppone al peso della struttura e dei carichi. Il punto di applicazione della forza peso è il centro di gravità, mentre la spinta idrostatica agisce nel centro di carena.

Quando la barca è in condizioni di equilibrio, questi due punti si trovano allineati lungo la verticale. Tuttavia, non appena interviene una forza esterna, come il vento su una barca a vela o un’onda laterale, lo scafo si inclina e il centro di carena si sposta. Questo spostamento genera un momento raddrizzante che tende a riportare la barca nella posizione iniziale.

La capacità di una barca di opporsi allo sbandamento dipende da diversi fattori: la distribuzione dei pesi, la forma dello scafo, il pescaggio e la presenza di appendici come la chiglia o il bulbo. È proprio in questo contesto che il bulbo assume un ruolo centrale.

Il bulbo: funzione e principi di funzionamento

Il bulbo è una massa zavorrata posizionata all’estremità inferiore della chiglia, progettata per abbassare il centro di gravità della barca e aumentare il momento raddrizzante. Più il peso è concentrato in basso, maggiore sarà la leva che si oppone allo sbandamento.

Questo principio è particolarmente evidente nelle barche a vela moderne, dove si cerca di massimizzare le prestazioni senza compromettere la sicurezza. Il bulbo consente infatti di ridurre la quantità complessiva di zavorra necessaria, concentrandola in un punto strategico.

Dal punto di vista idrodinamico, il bulbo non è solo una massa passiva. La sua forma influisce sulla resistenza all’avanzamento e sul comportamento dello scafo in acqua. Bulbi più allungati o a forma di siluro tendono a ridurre la resistenza, mentre soluzioni più compatte privilegiano la robustezza e la semplicità costruttiva.

Tipologie di bulbo e loro implicazioni

Nel tempo, l’evoluzione progettuale ha portato allo sviluppo di diverse configurazioni di bulbo, ciascuna con caratteristiche specifiche.

Il bulbo a siluro è probabilmente il più diffuso nelle barche da regata e nelle imbarcazioni performanti. La sua forma allungata consente di ridurre la resistenza idrodinamica, migliorando la velocità e l’efficienza. Tuttavia, richiede una progettazione accurata e materiali ad alta resistenza.

Il bulbo a clessidra rappresenta una soluzione più compatta, spesso utilizzata in imbarcazioni da crociera. Offre un buon compromesso tra prestazioni e robustezza, risultando meno sensibile a urti o danneggiamenti.

Negli ultimi anni si sono diffusi anche sistemi più complessi, come i bulbi retrattili o basculanti, che permettono di spostare lateralmente (basculanti) la massa per aumentare ulteriormente il momento raddrizzante. Questa soluzione è tipica delle imbarcazioni oceaniche ad alte prestazioni, ma si tratta di un sistema più complesso anche da gestire e poco diffuso.

Stabilizzatori laterali retrattili

Se il bulbo è il protagonista nelle barche a vela, nel mondo delle imbarcazioni a motore la stabilità viene spesso migliorata attraverso sistemi attivi come le pinne stabilizzatrici rotanti o gli stabilizzatori laterali retrattili.

Quest’ultimi, comunemente noti come pinne stabilizzatrici, sono installati ai lati dello scafo e generano una forza idrodinamica che contrasta il rollio. Il loro funzionamento può essere sia manuale, quindi governato attraverso cime in coperta o elettroidraulico, si basa su sensori che rilevano il movimento della barca e regolano l’angolo delle pinne in tempo reale.

Uno degli aspetti più interessanti di questi sistemi è la loro capacità di adattarsi alle condizioni operative. Durante la navigazione, le pinne lavorano sfruttando il flusso dell’acqua per generare portanza, mentre a basse velocità o all’ancora attraverso sistemi elettrici o idraulici supportano il moto dell’imbarcazione.

La possibilità di retrarre le pinne rappresenta un vantaggio significativo, soprattutto per imbarcazioni che operano in acque basse o che richiedono una riduzione della resistenza durante trasferimenti lunghi e per questo più adatte ad una navigazione a vela.

Stabilizzatori giroscopici

Negli ultimi anni, gli stabilizzatori giroscopici hanno rivoluzionato il concetto di comfort a bordo, soprattutto nel segmento delle imbarcazioni da diporto.

Il principio di funzionamento si basa sulla conservazione del momento angolare. Un volano ad alta velocità, racchiuso all’interno di una struttura protetta immersa in olio, genera una coppia che si oppone al movimento di rollio della barca.

A differenza delle pinne stabilizzatrici, il giroscopio non interagisce direttamente con l’acqua e può funzionare efficacemente anche a barca ferma. Questo lo rende particolarmente apprezzato per l’uso all’ancora, dove il comfort diventa un fattore determinante.

Dal punto di vista installativo, i sistemi giroscopici richiedono spazi dedicati e una struttura in grado di assorbire le sollecitazioni generate. Inoltre, il consumo energetico rappresenta un elemento da considerare, soprattutto su imbarcazioni di dimensioni contenute.

Confronto tra sistemi di stabilizzazione

Analizzare le diverse soluzioni di stabilizzazione significa comprendere che non esiste una risposta universale. Il bulbo è insostituibile nelle barche a vela, dove la stabilità è strettamente legata alla capacità di sostenere il piano velico.

Gli stabilizzatori laterali retrattili offrono prestazioni eccellenti durante la navigazione, ma risultano meno efficaci a barca ferma. Al contrario, i sistemi giroscopici garantiscono un comfort elevato in tutte le condizioni, ma non contribuiscono alla stabilità strutturale dello scafo.

La scelta tra questi sistemi dipende da molteplici fattori: il tipo di imbarcazione, l’uso previsto, il budget e le preferenze dell’armatore. In molti casi, le soluzioni vengono integrate per ottenere il massimo beneficio.

Aspetti progettuali e strutturali

La stabilità non può essere considerata isolatamente rispetto alla struttura della barca. L’introduzione di un bulbo o di stabilizzatori implica modifiche significative alla distribuzione dei carichi e alle sollecitazioni sullo scafo.

Nel caso del bulbo, la connessione con la chiglia rappresenta un punto critico, soggetto a carichi elevati soprattutto in condizioni di mare formato. Analogamente, l’installazione di stabilizzatori richiede rinforzi strutturali per garantire la sicurezza e la durata nel tempo.

Le tecniche di controllo non distruttivo giocano un ruolo fondamentale in questo contesto, permettendo di monitorare lo stato delle strutture e individuare eventuali difetti o fenomeni di fatica.

Stabilità e comfort di bordo

Oltre agli aspetti tecnici, la stabilità influisce direttamente sul comfort percepito a bordo. Il rollio è uno dei movimenti più fastidiosi per l’equipaggio e può compromettere l’esperienza di navigazione.

Ridurre il rollio significa migliorare non solo il benessere degli ospiti, ma anche la sicurezza delle operazioni a bordo.

In questo senso, gli stabilizzatori giroscopici rappresentano una soluzione particolarmente efficace, soprattutto per imbarcazioni utilizzate per crociere o charter.

Evoluzione tecnologica e trend futuri

Il settore della stabilizzazione navale è in continua evoluzione. L’integrazione di sensori avanzati, algoritmi di controllo e sistemi di automazione sta portando a soluzioni sempre più efficienti e affidabili.

Nel futuro, è probabile che vedremo una maggiore diffusione di sistemi ibridi, in grado di combinare i vantaggi delle diverse tecnologie. Inoltre, l’attenzione alla sostenibilità porterà allo sviluppo di soluzioni a basso consumo energetico e a ridotto impatto ambientale.

Conclusioni

La stabilità della barca è un tema complesso che coinvolge aspetti fisici, progettuali e operativi. Il bulbo, gli stabilizzatori laterali retrattili e i sistemi giroscopici rappresentano tre approcci distinti, ciascuno con le proprie peculiarità.

Comprendere il funzionamento e le implicazioni di queste soluzioni è fondamentale per chiunque operi nel settore nautico, sia in fase di progettazione che di gestione dell’imbarcazione. Solo attraverso un’analisi approfondita è possibile scegliere la soluzione più adatta e garantire sicurezza, prestazioni e comfort in ogni condizione di mare.

In definitiva, la stabilità non è solo una questione tecnica, ma un elemento chiave che definisce l’esperienza stessa della navigazione. Quindi se stai valutando quale tipologia fa al caso tuo noi possiamo aiutarti chiamaci!

Blog Introduzione alla perizia

Come ispezionare uno yacht a vela: guida tecnica alla perizia strutturale professionale

wp_13001468

Come ispezionare uno yacht a vela: guida tecnica alla perizia strutturale professionale

Cosa significa davvero ispezionare uno yacht a vela!

Ispezionare uno yacht a vela non è semplicemente verificare che l’imbarcazione sia “in ordine” ed esteticamente gradevole. È un processo molto più profondo, che richiede la capacità di leggere la struttura, interpretare segnali spesso sottili e ricostruire ciò che lo yacht ha vissuto nel tempo.

Chi opera nel settore sa bene che uno yacht a vela può apparire perfetto a un primo sguardo e, allo stesso tempo, nascondere criticità importanti. Questo accade perché le sollecitazioni a cui è sottoposta una barca a vela sono complesse: carichi concentrati sulla chiglia, tensioni costanti generate dal rigging, cicli di fatica dovuti alla navigazione e, in alcuni casi, eventi accidentali che non vengono dichiarati.

Per questo motivo, una perizia su uno yacht a vela deve sempre seguire un approccio strutturato ma soprattutto coerente, dove ogni osservazione contribuisce a costruire un quadro tecnico preciso.

L’ispezione visiva dello yacht a vela: il punto di partenza che fa la differenza

Ogni ispezione su uno yacht a vela inizia inevitabilmente da ciò che si vede. Ma ridurre l’ispezione visiva a una semplice “osservazione” sarebbe un errore. In realtà, è proprio in questa fase che si raccolgono le informazioni più importanti, a patto di avere l’esperienza per interpretarle.

La carena rappresenta il primo vero banco di prova. In particolare, la zona della chiglia è quella che merita la massima attenzione, perché è qui che si concentrano gli effetti di eventuali incagli, insabbiamenti o impatti contro il fondale. Anche quando non sono evidenti deformazioni macroscopiche, piccoli segnali possono tradire un evento passato: una variazione nella finitura, una discontinuità nel gelcoat, una linea che non è più perfettamente regolare.

Uno yacht a vela che ha toccato, anche in modo apparentemente lieve, difficilmente riesce a nascondere completamente le tracce. Il punto è saperle riconoscere.

Il Bulbo e la giunzione scafo-bulbo: dove lo yacht a vela “racconta” eventi straordinari.

Uno dei punti da cui parte una perizia su uno yacht a vela è il bulbo, in quanto essendo un’estremità dell’imbarcazione, se è avvenuto un evento subacqueo è molto probabile che il bulbo ne sia coinvolto e quindi la giunzione tra bulbo e scafo è uno dei punti più delicati da analizzare su uno yacht a vela. Questa zona lavora costantemente sotto carico ed è una delle prime a reagire in caso di impatto.

Quello che si cerca non è necessariamente un danno evidente, ma piuttosto una serie di indizi coerenti: piccole cricche sul gelcoat , aree di complessione , un bulbo più distaccato a prua o viceversa, aperture lungo il giunto, leggere deformazioni, segni di stress o anche semplici variazioni superficiali che, prese singolarmente, potrebbero sembrare trascurabili ma che, nel loro insieme, iniziano a raccontare una storia precisa.

È proprio qui che si gioca una parte importante della diagnosi su uno yacht a vela.

Leggere la murata: quando l’impatto non è solo sotto la chiglia

Un errore piuttosto comune durante l’ispezione di uno yacht a vela è quello di concentrarsi esclusivamente sulla chiglia. In realtà, un impatto significativo tende a lasciare tracce anche lungo la murata.

Quando l’urto avviene in maniera non perfettamente frontale, ma laterale o obliqua, la barca può presentare segni che seguono una direzione precisa. Graffi, variazioni di riflessione della superficie o leggere ondulazioni del laminato possono diventare elementi fondamentali per comprendere la dinamica dell’evento.

Questi dettagli, se messi in relazione con quanto osservato sulla chiglia, permettono di rafforzare l’ipotesi di un impatto anche quando non è stato dichiarato.

Le strutture interne dello yacht a vela: dove emerge la verità

Se l’esterno fornisce indizi, è all’interno dello yacht a vela che si trova la conferma.

Le strutture interne, come madieri e longheroni, sono progettate per distribuire i carichi della chiglia allo scafo. Quando si verifica un impatto, queste componenti possono subire sollecitazioni tali da portare allo scollamento del controstampo, distacchi delle fazzolettature, deformazioni o veri e propri cedimenti.

Durante l’ispezione, è fondamentale osservare con attenzione ogni dettaglio: non solo l’aspetto visivo, ma anche la risposta della struttura al contatto. Una variazione nel suono durante il tap test o una differenza nella rigidità percepita possono indicare che qualcosa non sta lavorando come dovrebbe.

È in questa fase che uno yacht a vela inizia davvero a “dire la verità” ed è per questo motivo che è fondamentale la consulenza di un perito esperto.

Il ruolo delle lande nello yacht a vela: un collegamento strutturale critico

All’interno della valutazione strutturale di uno yacht a vela, le lande rappresentano un punto spesso sottovalutato ma di importanza assoluta. Sono infatti l’elemento che trasferisce i carichi dell’albero alla struttura dello scafo e possono essere ancorati alla coperta , laminati alla murata, imbullonati alla murata e perché no, ancorati al controstampo in modo da scaricare sulla struttura anche gli stress dell’albero.

Un’ispezione accurata delle lande non si limita a verificarne l’aspetto esterno. È necessario capire come sono ancorate e, soprattutto, su quale struttura stanno lavorando. Se il supporto interno è compromesso, anche una landa apparentemente perfetta perde completamente la sua funzione.

Questo aspetto diventa ancora più critico su yacht a vela con strutture interne metalliche, dove un eventuale cedimento può alterare completamente il percorso dei carichi.

Caso reale: uno yacht a vela di 44′ e un impatto mai dichiarato

Durante una perizia su uno yacht a vela di un famoso costruttore croato, mi sono trovato di fronte a una situazione che rappresenta perfettamente quanto appena descritto.

Secondo quanto dichiarato dal broker e dall’armatore, la barca non aveva mai subito impatti, era praticamente perfetta.

Tuttavia, già osservando la carena emergevano alcune incongruenze: la zona del bulbo presentava anomalie, si riscontrava il bulbo imbarcato, la giunzione scafo-chiglia non era perfettamente uniforme e sulla murata di dritta erano visibili segni compatibili con un contatto laterale.

A quel punto, l’ispezione è proseguita all’interno dello yacht a vela. È lì che il quadro è diventato inequivocabile. I madieri e i longheroni risultavano compromessi e, considerando che questo modello era dotato di una struttura interna in acciaio, il danno assumeva un significato ancora più rilevante: la struttura aveva ceduto sotto carico.

Ma non solo, anche le lande avevano ceduto.

Le lande erano ancorate proprio a quella struttura in acciaio che ormai non lavorava più. In pratica, l’albero non aveva più un supporto strutturale reale. I carichi non venivano più trasferiti correttamente allo scafo, ma si scaricavano in modo anomalo su elementi secondari, tra cui i puntelli utilizzati per sostenere lo scafo in cantiere.

Questo significava che lo yacht a vela stava navigando con una distribuzione dei carichi completamente alterata, e con alcun supporto allo scafo, era in pratica una busta vuota con all’interno un blocco di acciaio, con un rischio strutturale elevatissimo. Il danno, quindi, non era solo legato alla chiglia, ma coinvolgeva l’intero scafo.

Ultrasuoni su yacht a vela: confermare ciò che l’occhio intuisce

Dopo aver raccolto indizi visivi e strutturali, l’utilizzo degli ultrasuoni permette di dare una conferma oggettiva.

Su uno yacht a vela, le misurazioni vengono effettuate in prossimità della giunzione scafo-bulbo, sia a prua che a poppa e nel caso sopracitato anche in prossimità degli impatti. Sono punti strategici, perché eventuali variazioni di spessore o discontinuità del laminato diventano immediatamente evidenti, nel caso specifico sopracitato, la vibrazione dell’impatto ha all’istante distaccato il controstampo dallo scafo evitando di delaminare la struttura poiché ha propagato lungo l’acciaio la sollecitazione saltando completamente lo scafo, sfortunatamente non è stato possibile condurre uno studio anche sui perni in quanto ci è stato impedita l’estrazione.

Gli ultrasuoni non sostituiscono l’esperienza, ma la rafforzano confermando e a volte sconfessando la teoria che si sta portando avanti. Questa tecnica permette di individuare riparazioni non dichiarate, zone indebolite o alterazioni strutturali che non sarebbero visibili dall’esterno.

Ispezione della testa d’albero con drone: tecnologia al servizio della sicurezza

Uno degli strumenti più utili oggi nell’ispezione di uno yacht a vela è il drone. Il suo utilizzo consente di analizzare la testa d’albero senza dover salire, riducendo rischi e tempi operativi.

Attraverso immagini ad alta definizione e zoom spinti come nel nostro caso del DJI Mavic 2 Enterprise, utilizzato dal ns team (consultco marine survey di cui sono il manager), è possibile individuare problematiche anche importanti come terminali che iniziano a criccarsi, forcelle che non lavorano correttamente o segni di usura sulla struttura della testa d’albero.

Questo tipo di controllo rappresenta un primo livello di analisi estremamente efficace, che può indirizzare eventuali approfondimenti successivi.

Sartie e liquidi penetranti: prevenire il cedimento prima che avvenga

Le sartie sono tra gli elementi più critici su uno yacht a vela, e il loro stato non può essere valutato esclusivamente a occhio.

L’utilizzo dei liquidi penetranti sui terminali permette di individuare cricche anche molto piccole, spesso invisibili, che possono rappresentare l’inizio di un cedimento per fatica.

Individuare questi difetti in anticipo significa evitare situazioni potenzialmente pericolose durante la navigazione.

Sail drive e sistemi correlati: un controllo spesso sottovalutato

Nel contesto di uno yacht a vela moderno, il sail drive rappresenta un elemento che deve essere sempre verificato con attenzione.

Eventuali anomalie nella sua installazione, nella tenuta o nell’allineamento possono essere correlate anche a eventi strutturali più ampi, come un impatto sulla chiglia. Per questo motivo, la sua analisi come anche quella dei suoi oli non deve mai essere isolata, ma inserita nel quadro generale della perizia.

Conclusione: uno yacht a vela non mente, bisogna saperlo ascoltare

Ispezionare uno yacht a vela significa mettere insieme esperienza, metodo e capacità di osservazione. Ogni segnale, anche il più piccolo, può avere un significato preciso se inserito nel contesto giusto.

Uno yacht a vela a meno che non venga occultato lascia sempre tracce di ciò che ha vissuto.

Il compito del perito è quello di leggerle, collegarle tra loro e trasformarle in una diagnosi tecnica affidabile.

È proprio questa capacità che distingue una semplice ispezione da una vera perizia professionale.

Quindi cosa aspetti, contattaci! Scrivici una mail e ti assisteremo.

Blog Introduzione alla perizia Navale

Il Perito Navale vs Perito Nautico

wp_13001468

Perito Navale vs Perito Nautico: Ruolo, Competenze e Tecnologie nel Marine Surveying Moderno

Nel mondo della nautica e della navigazione commerciale, spesso i termini “perito nautico” e “perito navale” vengono utilizzati in modo intercambiabile, generando confusione tra armatori, broker, cantieri e compagnie assicurative. Tuttavia, le differenze tra queste figure sono sostanziali, sia in termini di formazione, competenze tecniche e ambiti di intervento, sia nella scala delle responsabilità professionali.

Il perito nautico, tradizionalmente, opera prevalentemente nel settore del diporto: la sua esperienza è focalizzata su imbarcazioni da diporto, yacht e natanti di piccole e medie dimensioni, con competenze in costruzione, manutenzione e valutazione dei danni. Il perito navale, o Marine Surveyor, invece, opera su scala più ampia e complessa: superyacht, navi commerciali, offshore, carichi speciali e progetti di trasporto marittimo. Qui la conoscenza delle normative internazionali, delle classificazioni navali, delle strutture metalliche e dei controlli non distruttivi diventa fondamentale.

Oggi, grazie all’integrazione di tecnologie avanzate come i droni per rilievi in quota e strumenti NDT sofisticati, il ruolo del Marine Surveyor si è evoluto in modo significativo. La figura del perito navale non è solo un controllore tecnico: è un consulente strategico, capace di guidare cantieri, armatori e operatori logistici nella gestione della sicurezza, dell’efficienza e della sostenibilità.

In questo articolo, esploreremo le principali differenze tra perito nautico e perito navale, approfondendo le competenze richieste, gli ambiti operativi, il ruolo dei controlli non distruttivi e delle tecnologie innovative come i droni Voliro, e l’importanza del Marine Surveying nel contesto commerciale e industriale. Alcuni esempi pratici mostreranno come questa figura possa fare la differenza nella sicurezza e nella gestione del valore economico delle imbarcazioni.

Definizione dei ruoli: Perito Nautico e Perito Navale

Il perito nautico o Yacht Surveyor è il professionista tecnico che interviene principalmente in contesti di diporto, occupandosi di perizie assicurative, compravendita, refitting di yacht e manutenzione straordinaria di imbarcazioni di piccole e medie dimensioni. La sua formazione è regolamentata in Italia dal D.M. 29 ottobre 1997, n. 478 e dalle UniEN/ISO di riferimento, come la ISO 9712, che ne definisce le competenze, tra cui la valutazione delle condizioni, la stima dei danni e la certificazione di conformità di natanti.

Il perito navale o Marine Surveyor, invece, opera in un contesto più ampio, comprendente navi mercantili, traghetti, rimorchiatori, offshore support vessels e imbarcazioni industriali. La sua attività non si limita alla verifica di danni: include ispezioni hull and machinery, valutazioni strutturali e di stabilità, controlli non distruttivi su scafi metallici, analisi di carichi e project cargo, e gestione della conformità secondo enti di classificazione internazionali come RINA, DNV, Lloyd’s Register e ABS.

La differenza sostanziale risiede quindi in scala, complessità tecnica e responsabilità. Un perito nautico affronta problematiche circoscritte e riferibili al singolo natante, mentre il Marine Surveyor deve avere una visione complessiva del sistema nave, delle sue strutture, dei carichi trasportati e della questione ambientale.

Se vuoi approfondire come una valutazione professionale può proteggere il tuo investimento marittimo, contatta oggi un Marine Surveyor esperto.

Ambiti operativi del Perito Navale

L’attività del Marine Surveyor si sviluppa in diversi ambiti, spesso interconnessi. Tra i principali:

Hull and Machinery Inspection

L’ispezione scafo e apparati meccanici è un passaggio cruciale. Qui il perito navale valuta:

Strutture portanti dello scafo, comprese paratie e longheroni, manhold e la loro tenuta;
Serbatoi e bilge tank, fondamentali per la stabilità e per la prevenzione di contaminazioni;
Apparati motore, sistemi elettrici e idraulici, verificandone la funzionalità e la conformità alle specifiche di progetto.

Ogni fase di dry dock o refitting richiede rilievi accurati, spesso in condizioni non accessibili ad occhio nudo. È qui che entrano in gioco tecnologie avanzate, come NDT e droni per ispezioni in quota, capaci di garantire sicurezza e precisione senza interrompere le operazioni.

Controlli Non Distruttivi (NDT) su strutture metalliche

Le navi commerciali e industriali sono prevalentemente realizzate in acciaio o leghe leggere. Per verificare la loro integrità, il Marine Surveyor applica tecniche NDT sofisticate, tra cui:

Ultrasuoni (UT): per rilevare cricche, corrosione e perdita di spessore nei pannelli di scafo;
Spessimetria (PAUT): tecnologia Phased Array con lettura in C scan per immagini in 2D del difetto
Spessimetria EMAT: che attraverso la generazione tramite le correnti indotte (Eddy Current) di un elettromagnetismo eccita e sollecita la superficie generando onde ultrasoniche che permettono senza accoppiante di leggere su superfici rugose ed arrugginite, la Consultco INC. gruppo a cui fa capo la MDSsurvey la utilizza attraverso i propri droni per raggiungere posizioni difficili;
Termografia a infrarossi: identifica punti caldi o infiltrazioni d’acqua in spazi confinati;
Liquidi penetranti (PT) e magnetoscopia (MT): per la verifica di giunzioni saldate.

In particolare, l’utilizzo di droni Voliro consente di effettuare rilevazioni durante fasi di refitting, senza esporre il personale a rischi in quota e senza interrompere le operazioni di cantiere come esposto in questo articolo.

Call to action: Proteggi la tua nave da problemi strutturali nascosti. Scopri come le ispezioni NDT avanzate possono prevenire costi futuri.

Controlli di stabilità e bilge tank

La stabilità di una nave è strettamente legata alla corretta gestione dei serbatoi e dei bilge tank. Il perito navale verifica:

Livelli e distribuzione dei liquidi;
Corrosione interna dei serbatoi;
Funzionamento delle pompe e sistemi di scarico.

Questa analisi è essenziale non solo per la sicurezza della nave, ma anche per la conformità normativa e la prevenzione di danni economici e ambientali.

3. Perizie e valutazioni commerciali

Il Marine Surveyor interviene anche nelle fasi di compravendita, noleggio e charter. La valutazione tecnica comprende:

Condizioni strutturali dello scafo e delle sovrastrutture;
Stato di impianti e macchinari;
Documentazione tecnica e certificazioni di classe;
Eventuali difetti occulti o danni pregressi.

Questa funzione è strategica per armatori, broker e assicuratori: una perizia accurata permette di valutare il rischio e tutelare il valore economico dell’imbarcazione.

Pianifica una perizia preventiva prima di acquistare o noleggiare una nave. Una consulenza tecnica esperta evita costi imprevisti e contenziosi.

Trasporto di merci e project cargo

Un ambito specifico in cui il perito navale assume un ruolo determinante è il trasporto di carichi speciali e project cargo. Qui la professionalità del Marine Surveyor è essenziale per pianificare e monitorare ogni fase, dal carico allo scarico.

Project cargo

Il project cargo riguarda carichi eccezionali o fuori sagoma, come turbine, generatori, strutture industriali o prefabbricati.

Il Marine Surveyor valuta:

Peso, dimensioni e centro di gravità del carico;
Metodo di stivaggio e fissaggio;
Distribuzione del carico per preservare la stabilità della nave;
Compatibilità con le strutture dello scafo.

L’intervento del perito navale permette di ridurre i rischi di danni a bordo e di incidenti durante la movimentazione o la navigazione.

Trasporto di merce standard

Anche le merci “tradizionali”, come coil di acciaio, richiedono attenzione.

Il Marine Surveyor verifica:

Stivaggio corretto per evitare deformazioni o spostamenti;
Protezione dall’acqua e dagli agenti atmosferici durante il viaggio;
Monitoraggio della stabilità della nave con carichi pesanti o concentrati.

Il mancato rispetto di questi standard può comportare danni economici rilevanti e rischi di sicurezza.

Assicurati che il tuo carico sia trasportato in condizioni sicure e conformi agli standard internazionali. Contatta un Marine Surveyor certificato per una supervisione professionale.

Tecnologie avanzate nel Marine Surveying

Il perito navale moderno non si limita all’ispezione visiva. L’integrazione di tecnologie digitali e strumentazioni NDT ha trasformato il settore principalmente nel campo manutentivo.

Droni per rilievi in quota

Il drone Voliro, per esempio, consente di:

Effettuare rilievi su scafi in dry dock senza ponteggi;
Misurare spessori e rilevare corrosione in punti critici;
Acquisire immagini ad alta risoluzione per la documentazione della perizia.

Questa tecnologia aumenta sicurezza, precisione e velocità operativa, riducendo tempi e costi.

Laser scanning e fotogrammetria 3D

I rilievi tridimensionali permettono di:

Identificare e/o monitorare deformazioni strutturali;
Creare modelli digitali dello scafo e dei serbatoi;
Supportare la progettazione di interventi di manutenzione o riparazione.

Spessimetria, ultrasuoni e termografia

Questi strumenti consentono di rilevare difetti nascosti:

Perdita di spessore metallico dello scafo delle strutture portanti;
Cracking nelle giunzioni saldate;
Infiltrazioni d’acqua in spazi confinati.

L’integrazione di strumenti tradizionali e tecnologie avanzate garantisce un approccio completo e affidabile.

Formazione e competenze del Marine Surveyor

Il perito navale deve possedere un mix di competenze teoriche e pratiche, tra cui:

Ingegneria navale: comprensione di strutture, idrostatica e dinamica della nave;
Normative internazionali: conoscenza delle regole di classificazione e sicurezza;
Controlli non distruttivi: capacità di applicare UT, PT, VT, TT e strumenti avanzati;
Analisi dei carichi: stivaggio e distribuzione di project cargo e merci standard;
Competenze comunicative: redazione di report chiari e documentati, essenziali in contesti legali, assicurativi e commerciali.

L’esperienza sul campo è fondamentale: solo il confronto con casi reali permette di affinare giudizio tecnico e capacità di valutazione dei rischi.

Differenze pratiche tra Perito Nautico e Marine Surveyor

Per chiarire ulteriormente, le differenze pratiche possono essere riassunte così:

Aspetto	Perito Nautico	Marine Surveyor / Perito Navale
Ambito	entro i 24m	Superyacht, Navi mercantili, Offshore, project cargo
Strutture	Acciaio, alluminio, compositi di vetro e carbonio, legno, ferrocemento	Acciaio, leghe leggere
Tecniche NDT	Ultrasuoni, spessimetria, termografia, visivo	Ultrasuoni, spessimetria, termografia, visivo, droni
Normative	Nazionali (D.M. 478/1997)/ISO	Internazionali, classificazione RINA/DNV/Lloyd’s
Responsabilità	Valutazione danni, compravendita, Stato avanzamento lavori	Stabilità, sicurezza, trasporto e stivaggio, refitting e monitoraggio
Tecnologie	Fotografia, tecniche e tecnologie NDT	Droni, scanning 3D, tecniche e tecnologie NDT

Questa tabella sintetizza il vantaggio competitivo del Marine Surveyor molto simile al perito nautico ma con applicazioni e ambiti differenti: una figura versatile, in grado di operare su scala commerciale e industriale, integrando tecnologia e conoscenza tecnica avanzata.

Vuoi una consulenza tecnica completa per la tua nave o il tuo progetto marittimo? Contatta un Marine Surveyor certificato per valutazioni dettagliate, NDT e supervisione dei carichi.

Il valore aggiunto per armatori, broker e cantieri

Affidarsi a un Marine Surveyor porta benefici tangibili:

Sicurezza operativa: prevenzione di incidenti strutturali e gestione di carichi critici;
Ottimizzazione economica: riduzione dei costi di manutenzione grazie a rilevazioni NDT precoci;
Conformità normativa: rispetto delle regole di classe e delle direttive internazionali;
Tracciabilità e documentazione: report dettagliati e validabili, essenziali in contesti assicurativi e legali.

L’intervento del perito navale è quindi strategico e non solo tecnico, perché tutela capitale, vite umane e continuità operativa.

Conclusione

La distinzione tra perito nautico e perito navale/Marine Surveyor non è solo terminologica: riflette differenze sostanziali in competenze, ambiti operativi e responsabilità.

Il Marine Surveyor moderno integra conoscenze di ingegneria navale, normativa internazionale e tecniche avanzate di controllo non distruttivo, incluse le ispezioni con droni Voliro ed Elios durante il refitting e il dry dock. La sua attività spazia dalla verifica di scafo, macchine e bilge tank/doppifondi, alla supervisione di project cargo e trasporto di merci standard, fino alla redazione di report certificati e pienamente documentati.

In un mondo marittimo sempre più complesso e tecnologico, la figura del Marine Surveyor rappresenta la garanzia di sicurezza, efficienza e protezione del valore economico, andando ben oltre la tradizionale perizia nautica.

Per proteggere il tuo investimento marittimo, assicurare la sicurezza della tua nave e ottimizzare le operazioni di trasporto, affidati a un Marine Surveyor esperto. Contattaci oggi per una consulenza personalizzata.

Bibliografia

D.M. 29 ottobre 1997, n. 478 – “Regolamento recante norme sull’esame di abilitazione all’esercizio della professione di perito nautico”.
Direttiva 2013/53/UE – “Imbarcazioni da diporto e moto d’acqua”.
RINA – Rules for the Classification of Yachts, 2023 Edition.
DNV – Rules for Classification of Ships, 2022 Edition.
IIMS – Code of Practice for Marine Surveyors, 2022.
T. Compton – Marine Surveying Handbook, Routledge, 2020.
F. Rizzo – Diagnostica dei materiali compositi in ambito navale, Tecniche Nuove, Milano, 2018.
M. Ventura – La perizia nautica moderna, Hoepli, 2016.
Lloyd’s Register – Guide to Surveying Project Cargo and Heavy Lifts, 2021.
ABS – Rules for Building and Classing Steel Vessels, 2022.

Navale

Sinistri marittimi nel 2025 cosa abbiamo imparato?

wp_13001468

Come ogni anno, è uscito il report sui sinitri marittimi dell’IIMS e, da buon associato dell’IIMS, ho diligentemente esplorato il bollettino ed analizzato la cosa cercando di interpretarlo al meglio.

Perché i sinistri marittimi o incidenti si ripetono

La prevenzione moderna nei sinistri marittimi non è più un’opzione, cosa ci insegnano i report IIMS e come le ispezioni con drone stanno cambiando la prevenzione

Ogni perito nautico o navale con esperienza lo sa: quando un armatore chiama dopo un incendio, una grave infiltrazione o un cedimento strutturale, il problema non nasce quel giorno.
Quel giorno è soltanto il momento in cui il danno diventa visibile. Ma il processo che ha portato a quell’evento è quasi sempre iniziato mesi, talvolta anni prima.

Il Safety & Loss Prevention Briefings Compendium 2025, pubblicato dall’International Institute of Marine Surveying, raccoglie centinaia di casi reali di sinistri marittimi. Analizzandoli nel loro insieme emerge una verità tecnica tanto semplice quanto scomoda: la maggior parte degli incidenti non è casuale, ma prevedibile.

La delaminazione di una struttura, la corrosione nascosta che lavora in silenzio, il surriscaldamento progressivo di un cablaggio o cricche di movimento non sono eventi improvvisi. Sono processi lenti, silenziosi, misurabili. Il problema non è che non esistano segnali premonitori: il problema è che, nella maggior parte dei casi, nessuno li sta cercando con metodo e con gli strumenti giusti.

Per decenni il concetto di “ispezione” è stato associato quasi esclusivamente alla verifica visiva. Un controllo competente, certo, ma pur sempre limitato a ciò che l’occhio umano può vedere, toccare e raggiungere. Oggi, con imbarcazioni o navi sempre più complesse, compartimentate, dotate di numerosi impianti e compartimentazioni stagne, questo modello non è più sufficiente.

Perché gli incidenti continuano a ripetersi

Una delle domande che i report IIMS pongono in modo diretto è: perché gli stessi tipi di incidente continuano a ripetersi?

La risposta non è da ricercare in un improvviso peggioramento delle competenze o in una sfortuna collettiva. È molto più semplice e, allo stesso tempo, più inquietante: la maggior parte delle imbarcazioni viene monitorata solo quando qualcosa smette di funzionare. La manutenzione è quasi sempre reattiva, non preventiva.

Questo significa che infiltrazioni, microfratture, ossidazioni e surriscaldamenti vengono individuati quando il danno è già strutturalmente avviato. A quel punto, l’intervento è più costoso, più invasivo e spesso non completamente risolutivo.

Nella marina commerciale, l’analisi dei dati evidenzia che gli incidenti ripetuti non sono causati da incompetenza o casualità, ma dalla persistenza di procedure di controllo insufficienti. Le manutenzioni tendono ad essere reattive, i controlli visivi sono limitati e le aree critiche rimangono non documentate.

Gli incidenti più comuni derivano da:

Degrado strutturale progressivo, spesso nascosto all’interno di compartimenti chiusi
Difetti impiantistici e cablaggi sottodimensionati
Cedimenti localizzati su punti critici come attacchi chiglia, basi d’albero e supporti delle strutture portanti
Sistemi elettrici e meccanici soggetti a sovraccarichi o malfunzionamenti che non vengono rilevati tempestivamente

In un contesto industriale come quello navale, anche un piccolo problema non rilevato può avere conseguenze economiche e operative enormi, dal fermo nave ai danni ambientali.

A questo si aggiungono i limiti fisici dell’ispezione tradizionale. Molte delle aree realmente critiche – strutture laminate chiuse, sentine profonde, attacchi chiglia, cablaggi nascosti, serbatoi – sono difficilmente accessibili o del tutto invisibili senza smontaggi importanti. Il risultato è che una parte significativa della barca rimane, di fatto, “fuori dal radar” della prevenzione.

Senza dati oggettivi, immagini ad alta risoluzione, rilievi termici e documentazione comparabile nel tempo, l’ispezione resta una valutazione qualificata, ma pur sempre soggettiva. Manca la possibilità di confrontare lo stato reale della nave o del manufatto, oggi, con quello di due o tre anni prima, e quindi manca la possibilità di individuare i primi segnali di degrado progressivo.

Le quattro grandi famiglie di danno

Analizzando trasversalmente i casi riportati da IIMS, emergono quattro grandi categorie di danno che si ripetono con sorprendente regolarità.

Gli incendi di origine elettrica sono diventati sempre più frequenti con la diffusione di batterie ad alta densità o LiPo4, inverter e sistemi complessi. In moltissimi casi, il surriscaldamento dei cablaggi era presente molto prima dell’evento, ma non è stato intercettato perché invisibile a un controllo visivo tradizionale.

Le infiltrazioni e le delaminazioni strutturali rappresentano un altro grande capitolo. Microfratture, sigillature degradate e assorbimento d’acqua nelle strutture sandwich portano a una perdita progressiva di resistenza meccanica. Il danno cresce lentamente, fino a manifestarsi in modo improvviso e spesso grave.

I cedimenti strutturali, come chiglie, controstampi, basi d’albero e lande delle sartie, sono particolarmente critici perché concentrano sforzi elevati. Anche in questo caso il degrado è quasi sempre presente prima del collasso, ma resta nascosto.

Infine, le sentine e i volumi chiusi ospitano un degrado silenzioso ma costante: ristagni, contaminazioni, corrosioni che colpiscono serbatoi, longheroni e strutture portanti. Sono zone poco visitate, ma statisticamente tra le più coinvolte nei danni strutturali.

Ogni categoria mostra chiaramente che i metodi tradizionali di ispezione visiva non sono sufficienti per una prevenzione efficace, la soluzione? contattarci per trovale soluzioni ed organizzare programma periodico ispettivo per cadenzare la manutenzione e monitorare l’insorgere di problematiche secondo il metodo Consultco.

Caso studio: incidenti negli spazi confinati

Uno dei temi più delicati e purtroppo tragici nel settore navale riguarda gli spazi confinati, come sentine profonde, compartimenti tecnici chiusi e cisterne. Il Safety & Loss Prevention Briefings Compendium 2025 riporta un episodio in cui un operatore è deceduto durante un’ispezione in uno spazio confinato di una nave commerciale:

L’operatore è entrato in un compartimento senza un’adeguata valutazione dei rischi dell’atmosfera interna.
L’assenza di monitoraggio continuo dell’ossigeno, dei gas tossici e della ventilazione ha portato a una situazione critica in pochi minuti.
L’incidente ha evidenziato la vulnerabilità degli spazi confinati e la necessità di strumenti di ispezione remoti e tecnologicamente avanzati, in grado di limitare l’esposizione umana diretta.

Questo tragico caso è un esempio chiaro di come la prevenzione non possa essere affidata solo a procedure manuali o controlli visivi. L’integrazione di tecnologie come i droni indoor, equipaggiati con sensori gas, telecamere HD e rilevatori di atmosfera, permette oggi di:

mappare completamente lo spazio prima di consentire l’ingresso del personale
rilevare anomalie strutturali, infiltrazioni o accumuli di gas tossici senza esporre operatori
documentare ogni condizione critica in modo tracciabile e ripetibile

In altre parole, il drone non è solo uno strumento di comodità, ma una misura di sicurezza attiva che può prevenire incidenti mortali.

Perché oggi l’ispezione deve cambiare

A questo punto una conclusione è inevitabile:

Continuare a basarsi esclusivamente sull’ispezione visiva spot significa accettare consapevolmente un margine di rischio sempre più alto.

Un’ispezione singola, senza dati, è, per quanto competente, un’opinione. Un’ispezione supportata da immagini ad alta risoluzione, termografie, rilievi ultrasonici e documentazione comparabile nel tempo diventa invece una diagnosi tecnica.

Ed è qui che entrano in gioco le ispezioni drone-based di proprietà, Consultco, il mostro main partner.

Come i droni stanno cambiando la prevenzione

I droni dotati di strumentazioni NDT permettono di accedere a volumi chiusi e spazi difficilmente raggiungibili, di effettuare rilievi termografici e ultrasonici, di acquisire immagini ad alta definizione e di costruire una documentazione tecnica che può essere archiviata e confrontata nel tempo.

Il survey non è più una fotografia istantanea, ma diventa un vero monitoraggio strutturale dell’imbarcazione. Si passa dalla reazione alla previsione.

Cosa cambia per l’armatore

Per l’armatore questo si traduce in meno fermi Nave imprevisti, minori costi straordinari, maggiore sicurezza per l’equipaggio o i lavoratori esterni e una migliore rivendibilità dell’imbarcazione. Una barca monitorata è una barca che mantiene il valore.

Il Metodo Consultco Marine survey™

La Consultco Marine Survey ha sviluppato un metodo strutturato che integra analisi del rischio, ispezione con droni, spessimetria, termografia, scansione 3D, reportistica tecnica e pianificazione degli interventi, trasformando la prevenzione in un processo continuo in supporto agli audit che periodicamente vengono effettuati a bordo.

Dalla teoria alla pratica: implementare un metodo sistematico

Un approccio efficace alla prevenzione nel settore navale non si limita a controlli sporadici. Richiede un metodo strutturato, integrando:

Analisi dei rischi e priorità dei compartimenti critici
Ispezioni con droni per accesso, termografia, ultrasuoni e visivo
Documentazione tecnica dettagliata e tracciabile
Piano di manutenzione preventiva basato sui dati raccolti
Verifica periodica dei miglioramenti e monitoraggio continuo.

Questo schema permette di ridurre significativamente il rischio di incidenti e di ottimizzare i costi di gestione.

Conclusione

I report IIMS del 2025 confermano una verità chiara: gli incidenti navali non sono eventi casuali, ma processi progressivi prevenibili.

La prevenzione richiede dati oggettivi e tracciabili
I droni rappresentano uno strumento avanzato per la sicurezza navale
Un metodo sistematico consente di intervenire prima che i problemi diventino gravi

Adottare questo approccio significa trasformare il rischio in gestione controllata, riducendo incidenti, fermi nave e costi imprevisti.

Cosa aspetti? contattaci

Blog Navale

Il Perito Navale

wp_13001468

Il Perito Navale: Competenza, Sicurezza e Strategia nel Settore Marittimo

Il mare ha da sempre rappresentato un contesto complesso e difficilmente prevedibile, dove la tecnica e l’esperienza giocano un ruolo vitale. In questo scenario, il perito navale emerge come figura cruciale per l’industria marittima, garantendo non solo la valutazione dei danni o la stima delle condizioni delle navi ispezionate, ma anche la verifica della sicurezza strutturale, dell’affidabilità dei sistemi di bordo e della conformità a normative internazionali.

Nel contesto contemporaneo, in cui navi mercantili, traghetti, rimorchiatori e yacht di grandi dimensioni operano con carichi complessi e vincoli regolatori stringenti, la presenza di un esperto in grado di valutare la struttura dello scafo, l’integrità delle macchine, la stabilità dei carichi e la gestione delle manutenzioni a bordo è indispensabile. L’attività del perito navale si integra con quella dei classificatori, delle compagnie assicurative e dei cantieri, offrendo una visione completa della sicurezza e della funzionalità della nave.

Il ruolo del perito navale nel contesto marittimo commerciale

Contrariamente alla percezione comune, il lavoro del perito navale non si limita a rilevare difetti o danni. La sua competenza si estende a ogni fase della vita operativa di una nave. Dal monitoraggio periodico delle strutture metalliche, al controllo dei sistemi propulsivi, fino alla gestione dei serbatoi di sentina e al rispetto delle norme di classificazione, ogni intervento richiede un approccio metodico e multidisciplinare.

Ad esempio, le bilge tank, spesso trascurate dagli operatori non specializzati, rivestono un ruolo fondamentale nel mantenimento della stabilità della nave, dell’inquinamento ambientale e della biodiversità e nella prevenzione di fenomeni di corrosione localizzata. Una valutazione accurata delle condizioni interne, dell’integrità delle paratie e dei sistemi di pompaggio richiede l’uso combinato di osservazioni visive, strumenti di misura e tecniche di controllo non distruttivo.

Il perito navale diventa quindi un garante della sicurezza: prevenire un cedimento strutturale o individuare una corrosione precoce significa non solo proteggere il valore economico dell’imbarcazione, ma anche tutelare la vita dell’equipaggio e l’integrità del carico.

Hull & Machinery Inspection

Le ispezioni hull & machinery (H&M) costituiscono uno dei cardini dell’attività peritale nel settore commerciale. Queste verifiche approfondite permettono di accertare lo stato strutturale dello scafo e delle macchine principali, identificando potenziali criticità prima che possano evolvere in problemi gravi o incidenti.

Durante una H&M inspection, il perito navale valuta attentamente la geometria dello scafo, lo stato delle saldature, la corrosione dei fondi, delle paratie interne e delle strutture di rinforzo, così come l’usura dei motori principali, degli apparati ausiliari e delle linee di propulsione. Non si tratta semplicemente di rilevare difetti, ma di comprendere come ogni elemento strutturale o meccanico interagisce con l’insieme della nave, garantendo stabilità, sicurezza e affidabilità operativa.

L’uso di strumenti avanzati come le indagini acustiche, gli ultrasuoni, la termografia, l’endoscopia e i rilievi 3D, consentono di ottenere una visione precisa e non invasiva della struttura, riducendo i rischi e ottimizzando i tempi di ispezione. Queste tecniche di controlli non distruttivi (NDT) sono particolarmente efficaci nelle strutture metalliche, dove fenomeni di corrosione interstiziale o galvaniche o micro-fessurazioni possono passare inosservati anche ad un occhio esperto ma poco attento.

Controlli non distruttivi e diagnostica avanzata

Il perito navale moderno deve padroneggiare una gamma di metodologie NDT per individuare difetti nascosti nelle strutture metalliche e nei materiali compositi. La spessimetria ultrasonica, ad esempio, permette di rilevare l’assottigliamento delle lamiere in aree critiche come fondi o paratie saldate, fornendo dati quantitativi sulla perdita di sezione senza compromettere la struttura.

L’analisi termografica consente di rilevare punti di accumulo di calore o differenze termiche che possono indicare malfunzionamenti , anomalie o infiltrazioni d’acqua. Analogamente, l’uso di liquidi penetranti e magnetoscopia aiuta a identificare cricche superficiali o appena sotto la superficie, elementi che possono compromettere la resistenza meccanica dello scafo o dei supporti dei motori.

Queste metodologie non solo aumentano la precisione delle perizie, ma conferiscono al perito navale la possibilità di fornire raccomandazioni preventive e interventi mirati. La capacità di combinare osservazione diretta, strumenti di misura avanzati e conoscenza teorica è ciò che distingue un professionista competente da un semplice tecnico.

Stabilità strutturale e sicurezza operativa

Un aspetto centrale della perizia navale è la valutazione della stabilità della nave, che non riguarda solo il comportamento in navigazione, ma anche la capacità della struttura di sopportare sollecitazioni meccaniche e dinamiche. La corretta distribuzione dei carichi, la tenuta delle paratie stagne, l’integrità dei serbatoi di carburante e delle bilge tank sono elementi fondamentali per garantire che la nave mantenga equilibrio e sicurezza in tutte le condizioni operative.

La perizia strutturale richiede competenze approfondite in ingegneria navale e scienza dei materiali. Il perito navale deve interpretare spessori, qualità delle saldature, eventuali deformazioni o cedimenti, e correlare questi dati con le condizioni operative della nave. Una valutazione accurata permette di identificare punti critici prima che possano generare incidenti o danni significativi.

Classificazione e conformità normativa

Nel settore commerciale, la classificazione avviene da parte di enti come RINA, Lloyd’s Register o DNV è un requisito imprescindibile per garantire la sicurezza e l’operatività della nave. Il perito navale gioca un ruolo strategico come consulente tecnico, verificando che lo scafo, le macchine e gli apparati siano conformi agli standard richiesti.

Questa attività include il controllo di schemi costruttivi, materiali impiegati, sistemi di propulsione, impianti elettrici e di sicurezza, e la verifica delle certificazioni. In questo modo, il perito non solo supporta l’armatore nel rispetto delle normative, ma contribuisce a preservare il valore commerciale della nave.

Project Cargo: gestione e supervisione tecnica

Il trasporto di Project Cargo rappresenta una delle sfide più complesse nel settore marittimo commerciale. Questi carichi, che comprendono macchinari pesanti, componenti industriali di grandi dimensioni o attrezzature speciali, richiedono una pianificazione meticolosa e un’approfondita valutazione tecnica della nave e della sua struttura.

Il perito navale interviene fin dalle prime fasi, collaborando con spedizionieri, armatori e cantieri per valutare capacità di carico, distribuzione dei pesi e integrità strutturale dello scafo. La stabilità della nave deve essere calcolata con precisione, tenendo conto della posizione e del peso del carico, della sua movimentazione e delle sollecitazioni durante la navigazione.

Durante il progetto, ogni fase del trasporto, dalla movimentazione in porto alla stiva, è documentata e monitorata, e le ispezioni NDT sulle strutture portanti garantiscono che nessuna parte dello scafo sia sottoposta a sollecitazioni superiori ai limiti di sicurezza. Questo approccio integrato permette di gestire carichi complessi con massima sicurezza e minimizzazione dei rischi economici e operativi.

Trasporto di merce sensibile: il caso dei coil di acciaio

Un’altra area delicata riguarda il trasporto di merci sensibili o particolari, come i coil di acciaio, che richiedono specifiche modalità di stivaggio e protezione per mantenere gli standard di qualità fino alla consegna. Il perito navale valuta come il carico viene distribuito e assicurato a bordo, la protezione dalle infiltrazioni d’acqua e dall’umidità, e il corretto stivaggio e compartimentazione per prevenire danni meccanici o chimici.

Il coil di acciaio, ad esempio, deve essere stivato con sistemi di supporto che ne impediscano il movimento durante la navigazione, evitando urti o deformazioni. L’impermeabilizzazione e la ventilazione dei locali di carico sono altrettanto fondamentali: anche una minima infiltrazione può causare corrosione, compromettendo la qualità del materiale e generando perdite economiche significative.

In questi casi, il perito non solo verifica la corretta esecuzione delle operazioni di stivaggio e movimentazione, ma redige anche rapporti dettagliati con fotografie e rilievi tecnici, fornendo agli armatori e agli assicuratori una documentazione completa che assicura la tutela legale e la responsabilità operativa.

Se sei un armatore, un broker/charter o un cantiere, affidarsi a un perito navale qualificato è un investimento diretto sulla sicurezza e sul valore della tua nave. Una valutazione accurata, tempestiva e metodica può prevenire costosi interventi successivi e garantire la tranquillità operativa. Contattami oggi stesso per discutere di ispezioni hull & machinery, controlli NDT o consulenze tecniche personalizzate.

Non lasciare nulla al caso: ogni struttura metallica, ogni serbatoio, ogni paratia ha bisogno di un’analisi professionale. La sicurezza della nave e del tuo investimento dipende dalla qualità della perizia.

Tecnologia e strumenti moderni

Il progresso tecnologico ha reso le perizie navali più precise e complete. Oggi, rilievi laser 3D, ispezioni in spazi confinati con droni e termografia permettono al perito di creare modelli tridimensionali accurati delle strutture, con misurazioni millimetriche e dati storici confrontabili nel tempo.

Questi strumenti non solo agevolano l’analisi immediata, ma permettono anche una pianificazione preventiva della manutenzione, riducendo i rischi e i costi operativi. Come Marine Surveyor e tecnico NDT, il mio approccio integra tecnologia avanzata e interpretazione tecnica, garantendo una valutazione completa e affidabile.

Il futuro del perito navale

Il settore marittimo commerciale sta evolvendo rapidamente: navi più grandi, sistemi più complessi e requisiti normativi più stringenti richiedono periti navali sempre più specializzati e digitalizzati. La capacità di leggere dati complessi, comprendere comportamenti strutturali e applicare tecniche NDT avanzate sarà sempre più richiesta.

Il perito navale del futuro non sarà solo un osservatore, ma un consulente strategico, in grado di guidare armatori e cantieri nella gestione della sicurezza, della manutenzione e della conformità normativa, supportando decisioni operative e investimenti intelligenti.

Conclusione

Essere perito navale significa combinare esperienza pratica, conoscenze ingegneristiche, competenze NDT e capacità di interpretare dati complessi in contesti reali. È una professione che richiede attenzione al dettaglio, passione per la nautica e impegno continuo nell’aggiornamento tecnico.

Ogni nave, ogni bilge tank, ogni struttura metallica è un piccolo mondo da analizzare e comprendere. L’obiettivo finale è sempre lo stesso: garantire sicurezza, preservare valore e supportare decisioni consapevoli nel settore marittimo commerciale.

Se vuoi proteggere la tua nave, ridurre rischi e prevenire problemi strutturali o meccanici, contattami ora per una consulenza professionale completa. La tua tranquillità e la sicurezza del tuo investimento meritano la competenza di un Marine Surveyor specializzato.

Bibliografia

RINA – Rules for the Classification of Commercial Vessels, 2023 Edition.
ISO 19901 – Structural Requirements for Offshore Structures, 2022.
DNV – Guidelines for Condition Assessment of Hull Structures, 2021.
International Institute of Marine Surveying (IIMS) – Code of Practice for Marine Surveyors, 2022.
T. Compton, Marine Surveying Handbook, Routledge, 2020.
F. Rizzo, Diagnostica dei materiali compositi e metallici in ambito navale, Tecniche Nuove, Milano, 2018.
M. Ventura, La perizia navale moderna, Hoepli, 2016.

Blog Introduzione alla perizia

Il Perito Nautico

wp_13001468

Il Perito Nautico: Ruolo, Competenze e Responsabilità nel Settore Marittimo Moderno”

Nel mondo marittimo, dove tecnica, passione e valore economico si intrecciano in modo indissolubile, la figura del perito nautico rappresenta un pilastro fondamentale per la sicurezza, l’affidabilità e la tutela patrimoniale delle imbarcazioni e delle navi di lusso (superyacht).
L’esperienza, la conoscenza ingegneristica dei materiali e la capacità di analisi oggettiva rendono questo professionista una figura di riferimento non solo nelle fasi di compravendita o sinistro, ma anche lungo l’intero ciclo di costruzione e di vita (Refitting) del natante o della nave.

Negli ultimi decenni, l’evoluzione dei materiali compositi, l’introduzione di sistemi complessi di bordo e la crescente attenzione verso la sicurezza e la sostenibilità hanno profondamente modificato il ruolo del perito nautico.
Il suo ruolo va oltre la stima tecnica, ma è a tutti gli effetti un consulente tecnico multidisciplinare, capace di integrare competenze in ingegneria, scienze dei materiali, normative internazionali e tecniche di controllo non distruttivo (NDT).

Origini e definizione del ruolo

Il termine “perito” deriva dal latino peritus, che significa esperto, competente. Nel contesto nautico, il perito è colui che possiede una competenza tecnica specifica nella costruzione, manutenzione e valutazione delle imbarcazioni.

In Italia, la figura del perito nautico è regolamentata dal D.M. 29 ottobre 1997, n. 478, che ne definisce le competenze nell’ambito delle perizie marittime e delle stime relative a navi, imbarcazioni, motori marini e accessori. Tuttavia, al di là dell’aspetto normativo, il perito nautico è riconosciuto nel settore per la sua capacità di interpretare lo stato reale del bene, traducendo l’osservazione tecnica in un giudizio oggettivo e documentato.

Nel panorama internazionale, la figura equivalente è quella del Marine Surveyor, riconosciuto e disciplinato da enti come l’IIMS (International Institute of Marine Surveying) di cui siamo membri Affiliati e la Society of Accredited Marine Surveyors (SAMS).
Queste organizzazioni promuovono standard professionali elevati, assicurando formazione continua, aggiornamento tecnico e rispetto di codici etici rigorosi.

Ambiti di intervento del Perito Nautico

Il Perito Nautico può operare in diversi ambiti, spesso sovrapposti e complementari. I principali sono:

Perizie assicurative e sinistri

Uno dei compiti più noti è la valutazione dei danni a seguito di sinistri, incendi, collisioni o eventi naturali. In questi casi, il perito agisce per conto di una compagnia assicurativa o di un privato, redigendo una relazione tecnica che quantifica l’entità del danno e determina le cause probabili.
L’imparzialità e la capacità di correlare i fatti tecnici agli eventi dinamici del sinistro sono essenziali per la validità della perizia.

Perizie pre-acquisto

Durante le fasi di acquisto o vendita di un’imbarcazione, la perizia tecnica consente di determinare lo stato reale del bene, considerando età, stato manutentivo, qualità costruttiva e presenza di eventuali difetti occulti.
La relazione del perito è spesso determinante per la definizione del prezzo e la tutela di entrambe le parti.

Ispezioni tecniche periodiche e refitting

Il perito è chiamato anche a seguire attività di refitting o manutenzione straordinaria, collaborando con cantieri e progettisti per verificare la corretta esecuzione dei lavori, il rispetto delle normative (ISO, RINA, CE) e la conformità ai piani di costruzione.

Controlli non distruttivi (NDT) e diagnostica avanzata

Con l’aumento dell’utilizzo di materiali compositi e leghe leggere, il perito moderno deve conoscere e applicare tecniche diagnostiche avanzate come:

Ultrasuoni (UT)
Liquidi penetranti (PT)
Controllo visivo (VT)
Termografia attiva e passiva
Laser 3D

Queste metodiche permettono di individuare delaminazioni, inclusioni, cricche o fenomeni corrosivi senza danneggiare la struttura, offrendo una fotografia accurata dello stato del manufatto.

Consulenze legali e giudiziarie

Il perito può operare anche come Consulente Tecnico d’Ufficio (CTU) o di Parte (CTP) nei procedimenti giudiziari, fornendo pareri tecnici su contenziosi relativi a sinistri, vizi costruttivi, inadempienze contrattuali o danni strutturali.

Competenze fondamentali del perito nautico moderno

L’evoluzione tecnologica della nautica richiede oggi un bagaglio di competenze che va ben oltre la tradizionale conoscenza delle barche. Il perito deve saper integrare analisi tecnica, sensibilità e rigore metodologico.

Competenze tecniche

Costruzione navale: conoscenza dei processi costruttivi in legno, metallo e materiali compositi (vetroresina, carbonio, Kevlar).
Idrostatica e idrodinamica: capacità di interpretare i parametri di stabilità e comportamento in mare.
Impiantistica di bordo: competenze in sistemi elettrici, elettronici, idraulici e di propulsione.
Normative e certificazioni: conoscenza delle direttive CE (2013/53/UE), delle norme ISO 12215 e dei regolamenti RINA.

Competenze ispettive e diagnostiche

Il perito moderno integra tecniche ispettive di tipo visivo con strumenti avanzati di misura ed analisi. Ad esempio:

Spessimetria ultrasonica per valutare corrosioni e perdite di sezione.
Analisi a infrarossi per individuare delaminazioni o distacchi di laminato.
Misurazioni laser 3D per rilievi di geometrie e deformazioni.

Competenze comunicative e documentali

Il perito deve saper trasformare osservazioni tecniche complesse in documenti chiari e leggibili, adatti sia al committente privato sia a contesti legali o assicurativi.
La qualità della relazione peritale è un elemento distintivo: il linguaggio deve essere tecnico, ma comprensibile e supportato da immagini, grafici e riferimenti normativi.

Etica e indipendenza

La credibilità del perito si fonda sull’imparzialità. In ogni incarico, la sua funzione è quella di osservare, analizzare e riferire, senza influenze esterne.
La reputazione professionale nasce proprio dalla capacità di mantenere questo equilibrio ed è sicuramente la discriminante essenziale nella scelta del perito.

Il processo peritale

Il lavoro del perito segue un percorso metodico, che si può riassumere in quattro fasi principali:

Raccolta delle informazioni preliminari

Prima dell’ispezione, il perito acquisisce dati sulla tipologia dell’imbarcazione, anno di costruzione, materiale, cantiere, documentazione tecnica, lavori pregressi e finalità della perizia.
Questo step consente di definire il perimetro dell’indagine e gli strumenti più idonei, anche se non sempre si riescono a reperire tutte le informazioni, soprattutto costruttive e storiche dell’imbarcazione.

Ispezione e rilievo tecnico

Durante l’ispezione, il perito procede con una verifica sistematica:

esame visivo strutturale dello scafo, coperta e interni;
rilevazione di spessori, umidità, delaminazioni o anomalie;
controllo di impianti e apparati motore;
test funzionali (avviamento, pompe, timoneria, impianto elettrico).

La raccolta dei dati deve essere oggettiva, con l’ausilio di strumenti tarati e protocolli standardizzati.

Analisi dei dati e interpretazione

La fase più complessa è quella interpretativa: il perito deve correlare i rilievi con la conoscenza dei materiali, del comportamento meccanico e delle possibili cause di difetto.
Per esempio, un’anomalia di umidità attraverso la coperta può derivare da un difetto costruttivo o da infiltrazioni secondarie. Solo l’esperienza e la competenza permettono di distinguerne l’origine.

Redazione del report

Il documento finale rappresenta la sintesi del lavoro svolto e dei risultati riscontrati.
Una relazione peritale ben costruita deve contenere:

descrizione dell’imbarcazione e delle condizioni d’ispezione;
metodologie impiegate;
risultati delle verifiche (con foto e grafici);
interpretazione tecnica e conclusioni;
eventuali raccomandazioni o prescrizioni.

Nel caso di perizie assicurative o giudiziarie, la chiarezza espositiva e la documentazione oggettiva sono essenziali per la validità legale del rapporto.

Il valore strategico del perito nautico

L’importanza del perito va ben oltre la singola ispezione: il suo ruolo è strategico per tutto il sistema nautico.

Tutela patrimoniale

Per un armatore o un broker, il perito rappresenta una garanzia di trasparenza e sicurezza economica.
Un’ispezione preventiva può evitare contenziosi costosi, rivelando problemi nascosti prima dell’acquisto o della consegna di un’imbarcazione.

Sicurezza della navigazione

Attraverso controlli strutturali e verifiche periodiche, il perito contribuisce alla sicurezza del mezzo e dell’equipaggio.
Difetti di laminazione, corrosioni occulte o cedimenti di strutture secondarie possono compromettere la tenuta del natante: una perizia accurata può letteralmente salvare vite e prevenire sinistri.

Sostenibilità e responsabilità tecnica

In un’epoca in cui la sostenibilità è un valore centrale, il perito svolge anche un ruolo di consulente ambientale e tecnico.
La corretta gestione dei materiali compositi, la scelta di resine a basso impatto ambientale, la valutazione di cicli di manutenzione ottimizzati sono elementi che rientrano sempre più nelle sue competenze.

Strumentazione e tecnologie utilizzate

L’evoluzione tecnologica ha rivoluzionato il modo di operare del perito nautico.
Oggi si dispone di strumenti che consentono diagnosi di precisione elevatissima e modellazioni tridimensionali di grande valore ingegneristico.

Laser scanning e fotogrammetria 3D

I rilievi tridimensionali con tecnologia LiDAR o fotogrammetrica permettono di acquisire modelli digitali accurati delle geometrie di scafi e strutture.
Questo è particolarmente utile nei casi di deformazioni, danni da urto o progetti di refitting.

Ultrasuoni e Phased Array

Gli ultrasuoni e phased array facenti parte dello stetto principio tecnologico permettono di misurare lo spessore di materiali metallici o compositi, individuando variazioni anomale dovute a corrosione o delaminazione.
L’applicazione di queste tecniche, derivate dal settore aeronautico, ha elevato lo standard qualitativo delle perizie moderne.

Termografia a infrarossi

Utilizzata sia in campo navale che industriale, consente di visualizzare differenze termiche superficiali che corrispondono a difetti interni nel laminato o infiltrazioni d’acqua.

Endoscopia e boroscopia

Permettono di ispezionare punti non accessibili visivamente, come interstizi strutturali o canalizzazioni, fornendo immagini dirette dell’interno dello scafo o dei motori.

Il futuro e il presente del perito nautico

Il futuro della professione è fortemente orientato verso integrazione tecnologica e specializzazione.
Il perito del domani dovrà:

padroneggiare strumenti digitali di rilievo e modellazione 3D;
aggiornarsi sulle nuove tecniche di riparazione dei compositi;
conoscere normative ambientali e procedure di smaltimento;
mantenere un approccio etico e indipendente in un settore sempre più complesso.

Inoltre, la crescente attenzione alla digitalizzazione delle perizie e all’interconnessione tra operatori del settore (broker, cantieri, armatori) porterà alla creazione di piattaforme collaborative, in cui il perito sarà figura chiave per la validazione tecnica dei dati.

Conclusione

La professione del perito nautico si fonda su una combinazione rara di esperienza, conoscenza e integrità.
È un mestiere che richiede passione, curiosità tecnica, pensiero critico e continuo aggiornamento, ma anche equilibrio e senso di responsabilità.
In un mondo nautico in rapido cambiamento, il perito è chiamato non solo a valutare, ma a garantire la sicurezza e la qualità della navigazione, preservando il valore del bene e la fiducia del cliente.

Come ogni professione tecnica, essa vive di reputazione, metodo e rispetto delle norme. Ma soprattutto vive di onestà intellettuale.

Cosa aspetti? Contattami per una consulenza gratuita.

Bibliografia essenziale oltre l’esperienza personale

D.M. 29 ottobre 1997, n. 478 – “Regolamento recante norme sull’esame di abilitazione all’esercizio della professione di perito nautico”.
Direttiva 2013/53/UE – “Imbarcazioni da diporto e moto d’acqua”.
RINA – Rules for the Classification of Yachts, 2023 Edition.
ISO 12215 – “Structural Requirements for Small Craft”.
IIMS (International Institute of Marine Surveying) – Code of Practice for Marine Surveyors, 2022.
F. Rizzo, Diagnostica dei materiali compositi in ambito navale, Tecniche Nuove, Milano, 2018.
T. Compton, Marine Surveying Handbook, Routledge, 2020.
M. Ventura, La perizia nautica moderna, Hoepli, 2016.

FAQ Introduzione alla perizia

Barca usata online: Ispezionare una barca usata prima di acquistarla online – Cosa sapere e perché affidarsi a un perito nautico

wp_13001468

Barca usata online: Ispezionare una barca usata prima di acquistarla online – Cosa sapere e perché affidarsi a un perito nautico

Immagina la scena: un pomeriggio post lavoro, stai scorrendo gli annunci di barche usate online. Scafo lucido, interni puliti, descrizione accattivante. Il prezzo sembra quello giusto, il venditore risponde in fretta e ti assicura che la barca è “in perfette condizioni”, “pronta per salpare”. È in un porto a qualche centinaio di chilometri da te, il proprietario ti manda una videochiamata per farti vedere tutto. Ti sembra di aver trovato l’occasione della vita.
Eppure, quello che si vede dietro uno schermo può essere molto diverso da ciò che si scopre dal vivo.

Negli ultimi anni ho incontrato moltissimi armatori o aspiranti tali che si sono trovati in questa situazione. L’acquisto online di una barca è una pratica sempre più diffusa, quasi inevitabile in un’epoca dove tutto si fa da remoto. Ma la barca non è un’auto: è un manufatto molto più complesso, soggetto a usura, ambiente marino molto aggressivo, infiltrazioni, correnti galvaniche, materiali compositi, riparazioni di fortuna e tanta, tantissima “creatività” da parte dei precedenti proprietari.
Ed è proprio lì che entra in gioco la figura del perito nautico.

L’illusione digitale del “buon affare”

Internet ha rivoluzionato anche il mercato nautico come si può notare dal volume di ricerche online. I siti specializzati e i gruppi social dedicati all’usato pullulano di annunci, alcuni davvero interessanti. Eppure, dietro molte di quelle foto patinate e delle descrizioni “impeccabili”, spesso si nasconde una realtà ben diversa. Una barca usata può essere un affare, certo — ma solo se si sa cosa si sta guardando.

Il problema è che il 90% degli acquirenti privati non ha gli strumenti, né l’esperienza, per capire cosa c’è dietro una lucente mano di vernice o un motore e sentine appena lavate (il vero problema nascosto).
Una foto non racconta se lo scafo è stato riparato dopo un urto, se il bulbo ha preso una botta, se la sentina nasconde infiltrazioni, o se il controstampo si è scollato. Non racconta se l’impianto elettrico è a norma, se i serbatoi sono contaminati, o se l’albero ha bisogno di una rettifica urgente.

Molte imbarcazioni vengono vendute con diciture come “tenuta maniacalmente”, “condizioni pari al nuovo”, “usata pochissimo”. Espressioni che, nella mia esperienza, raramente coincidono con la realtà tecnica dei fatti.
Non c’è malafede nella maggior parte dei casi, ma semplicemente una scarsa consapevolezza tecnica o come dico spesso, “soffrono della sindrome dell’innamoramento”: il proprietario vede una barca che naviga, quindi “va bene”. Ma ciò che a occhio nudo sembra perfetto può nascondere problemi invisibili, spesso costosi e talvolta pericolosi.

La differenza tra guardare e ispezionare

Una barca si guarda in mille modi, ma si ispeziona in uno solo: con metodo, strumenti e competenza.
Quando un cliente mi chiede di effettuare una perizia su un’imbarcazione trovata online, il mio compito non è solo quello di “trovare difetti”, ma di raccontargli la verità tecnica di quel bene: com’è costruita, com’è invecchiata e quanto vale davvero oggi.

Lo scafo

Ogni controllo parte sempre dallo scafo, il cuore strutturale della barca. Qui, una martellata ben assestata o un esame ad ultrasuoni possono fare la differenza e raccontare molto più di cento foto. Un suono interlaminare , difficile da descrivere a parole o una variazione di spessore possono indicare zone di delaminazione o riparazioni non eseguite correttamente.
Lo stesso vale per i ponti in sandwich, spesso soggetti a infiltrazioni d’acqua nei punti di fissaggio.
Questi danni non si vedono, ma esistono — e una volta scoperti, possono compromettere la sicurezza e il valore dell’imbarcazione.

I motori

Poi ci sono i motori, un altro punto critico. Molti acquirenti si fidano di sentire il motore “acceso al minimo” o di una dichiarazione del venditore tipo “revisione appena fatta”. Ma un controllo tecnico vero include la verifica a massimi giri, delle ore reali di funzionamento se è possibile verificarli attraverso la centralina, dello stato dei circuiti di raffreddamento, della presenza di corrosione galvanica e di perdite d’olio o gasolio.
Un motore apparentemente efficiente può nascondere segni di cavitazione, surriscaldamento o incrostazioni interne che diventano evidenti solo sotto carico o durante una prova in mare.

Gli impianti di bordo

L’impiantistica, poi, è un universo a parte: connessioni elettriche improvvisate, prese non stagni, pompe di sentina che lavorano male, serbatoi contaminati da vegetazione microcellulare. Tutte problematiche che emergono solo a chi sa dove e come guardare.

Il peso nascosto di una barca “bella solo fuori”

Una delle tecniche principali usate è una pulizia accurata o lucidata di recente.
Una coperta brillante, un gelcoat perfetto, un teak lucidato: sono dettagli che attirano l’occhio, ma che spesso servono a mascherare una manutenzione più estetica che sostanziale.
Ho visto barche con opere vive appena rifatte, ma con conyrostampi distaccati; scafi lucidi ma strutture compromesse da vecchi urti e toppe invece di riparazioni.

Il punto è che una barca non si giudica dalla superficie. È un manufatto con una sua complessità, fatto di materiali diversi che convivono tra loro e di una propria storia. Ogni barca porta i segni del proprio passato: un problema di fabbricazione, un refitting fatto bene, uno trascurato, un ormeggio esposto ai venti o a forti correnti galvaniche, un trasporto non curato. Tutti elementi che influiscono sulla sua integrità, ma che non emergono mai da un annuncio online.

Il valore della verifica indipendente

Analizzare un annuncio significa anche capire se il prezzo richiesto è coerente con il valore tecnico del mezzo.

Spesso, bastano pochi dettagli:

-n. proprietari

-il cantiere costruttore,

-l’anno,

-il tipo di resina usata,

-le ore motore

Quando l’imbarcazione merita un sopralluogo, la perizia vera e propria è una verifica completa e strumentale.
Non è solo una lista di controlli, ma una valutazione integrata: l’unione tra esperienza empirica, analisi tecnica e interpretazione dei dati.

I controlli non distruttivi, come ultrasuoni (UT), Visivo (VT), o termografia, permettono di indagare ciò che non si nota a primo impatto, e sono strumenti che fanno davvero la differenza tra un’osservazione e una diagnosi.
Un tecnico esperto sa leggere un’onda ultrasonora e interpretare un’anomalia discriminando indicazioni false da quelle reali.

E poi c’è la parte burocratica, quella che molti trascurano: i documenti di bordo, le certificazioni CE, i numeri HIN, le conformità motori, i referti di manutenzione. Tutto deve combaciare.
Una piccola incongruenza oggi può trasformarsi in un problema legale domani.

Comprare online non è sbagliato, ma serve metodo

L’acquisto digitale non è il problema. È la mancanza di verifica che lo rende rischioso.
Con le giuste precauzioni, comprare una barca a distanza può essere sicuro e conveniente.
Negli ultimi anni è capitato spesso di eseguire ispezioni preliminari, ossia prima che il cliente vedesse l’imbarcazione dal vivo, in modo tale da essere certi che l’investimento valga la pena prima che si depositi la caparra per poi proseguire con la seconda fase di ispezione con la barca in acqua all’accettazione del deposito della caparra.

In questo modo si possono limitare i danni e utilizzare solo i soldi dedicati alla perizia invece che tutta la caparra nel caso di indecisioni.

È frequente che clienti residenti all’estero organizzino le trattative completamente da remoto,sia per abbattere i costi di trasporto che per essere impossibilitati a causa di esigenze lavorative; questa formula permette di avere un’ispezione tecnica completa e concludere l’affare senza sorprese.

Il punto è sapere a chi affidarsi.

Un perito nautico non è un “controllore” burocratico, ma un tecnico che tutela l’acquirente, il suo investimento ed in ultima analisi, la sua sicurezza.
Durante una perizia, non mi limito a fotografare i difetti: spiego al cliente perché un certo problema è rilevante, cosa deve essere fatto per risolverlo e se compromette o meno la navigabilità.
Spesso basta un confronto tecnico onesto per far capire che “il prezzo basso” non è sempre sinonimo di affare, ma a volte il segnale di una barca che richiede interventi importanti.

La verità è nel dettaglio

Una delle frasi che ripeto più spesso ai miei clienti è: “non finisco mai di imparare , ogni barca è per lo piu un manufatto artigianale e si scoprono problemi sempre più disparati“, pertanto mai dare nulla per scontato e meglio riparare un difetto piccolo oggi che un problema grave domani.

L’unica cosa conosciuta è la fisica e lo studio probabilistico dei difetti che può aiutarti nell’interpretazione e nell’identificazione dell’origine.

Chiaramente l’esperienza gioca il suo ruolo, ma mettersi in discussione è indispensabile.

Un piccolo colpo sul bulbo, un controstampo rialzato, osmosi iniziale: dettagli che cambiano completamente la valutazione economica e, soprattutto, la sicurezza in mare.
Ed è proprio qui che entra in gioco il mestiere del perito: vedere ciò che gli altri non vedono o sottostimano.

Quando il mare non perdona

Un’imbarcazione naviga in un ambiente ostile che cerca in tutti i modi di portarti con sé.

Chi compra una barca senza ispezione, fidandosi solo di un annuncio online, non sempre lo capisce fino in fondo. E quando il problema si manifesta? In mare. Con la barca che imbarca acqua, con un motore che si ferma o una struttura che lavora in modo anomalo con il rischio di perdere solidità strutturale, ma quando succede è troppo tardi e il rischio di farsi male aumenta.

Quindi cosa aspetti? contattaci.

Conclusione: il valore della consapevolezza su una Barca usata online

Comprare una barca usata online è un sogno, la scegli, la vedi, te ne innamori, ma come tutti i sogni va affrontato con consapevolezza.
Una perizia nautica non è un ostacolo: è la chiave per trasformare un sogno in un investimento reale e sicuro.
Il mio lavoro, da perito nautico, non è dire “sì” o “no” a un acquisto, ma fornire al cliente tutti gli elementi per decidere con cognizione di causa.
Ogni volta che un cliente mi dice “meno male che abbiamo fatto la perizia”, so di aver fatto il mio dovere.

Il mare regala emozioni straordinarie, ma non perdona l’improvvisazione.

NDT

Ispezione Metalli ferrosi e non ferrosi: processi di fabbricazione, trattamenti e come funziona l’ispezione dei metalli.

wp_13001468

Ispezione Metalli ferrosi e non ferrosi: processi di fabbricazione, trattamenti e come funziona l’ispezione dei metalli.

Abstract

L’ingegneria metallurgica moderna si fonda sulla conoscenza approfondita dei metalli ferrosi e non ferrosi, dei loro processi di fabbricazione e delle tecniche di ispezione applicate per garantirne l’integrità strutturale.

Il presente articolo analizza in modo sistematico la formazione e la composizione delle leghe metalliche, i principali trattamenti termici e meccanici utilizzati per modificare le proprietà dei materiali, nonché i fenomeni di fatica e frattura che ne condizionano la vita utile. Vengono inoltre illustrati i metodi di produzione dell’acciaio e dell’alluminio, con riferimento ai diagrammi di fase Fe–C e Al–Mg, e ai trattamenti di tempra e invecchiamento che ne determinano la microstruttura finale. Infine, si approfondiscono i criteri di scelta dei materiali in funzione delle sollecitazioni operative e i principali metodi di ispezione come i controlli non distruttivi impiegati in ambito industriale e navale per la prevenzione dei guasti strutturali.

Introduzione

I metalli costituiscono una classe fondamentale di materiali utilizzati nell’ingegneria moderna grazie alla loro struttura cristallina e alla presenza di elettroni liberi che ne permettono un’eccellente conducibilità elettrica e termica. La maggior parte delle applicazioni ingegneristiche si basa non su metalli puri, ma su leghe, ovvero combinazioni controllate di due o più elementi metallici o non metallici. L’alleanza tra i componenti durante la fusione consente di modificare le proprietà meccaniche, chimiche e fisiche del materiale, adattandolo a specifiche esigenze progettuali.

Le principali leghe industriali comprendono l’acciaio (ferroso), le leghe di alluminio e le leghe di rame, ciascuna con caratteristiche meccaniche e chimiche peculiari, determinate dalla composizione e dai trattamenti termici e meccanici a cui sono sottoposte.

Classificazione dei metalli

Metalli ferrosi

I metalli ferrosi hanno ferro come elemento principale e sono caratterizzati da buona conducibilità elettrica, elevata massa e magnetismo intrinseco. Presentano generalmente bassa resistenza alla corrosione, fatta eccezione per il ferro battuto o per gli acciai inossidabili.

Le applicazioni principali comprendono:
• Strutture portanti nell’edilizia e nel settore navale;
• Componenti meccanici soggetti a sollecitazioni elevate.

La proprietà dei metalli ferrosi dipende fortemente dalla percentuale di carbonio e da altri elementi di lega come cromo, nichel, manganese e tungsteno, che influenzano durezza, duttilità, resistenza alla corrosione e resistenza meccanica complessiva.

Metalli non ferrosi

I metalli non ferrosi non contengono ferro e includono alluminio, rame, zinco, piombo, titanio e le loro leghe. Hanno tipicamente:
• Bassa densità (es. alluminio 2700 kg/m³);
• Elevata resistenza alla corrosione;
• Buona conducibilità elettrica (es. rame);
• Maggiore duttilità e malleabilità rispetto ai metalli ferrosi.

Tra le principali leghe non ferrose vi sono:

Bronzo (rame + stagno);
Ottone (rame + zinco);
Leghe di Alluminio (alluminio + magnesio, rame, silicio, manganese).

Le leghe non ferrose trovano applicazione in campi come l’industria aerospaziale, navale, elettrica e in componenti strutturali leggeri.

Processi di fabbricazione dei metalli

Produzione dell’acciaio

La produzione dell’acciaio parte dalla fusione del minerale di ferro in altoforno, insieme a coke e calcare, per eliminare le impurità come zolfo, fosforo e silicio. Il processo si articola in più fasi:

Riduzione e fusione: il minerale di ferro viene portato a temperature superiori ai 1500°C, producendo ghisa liquida con circa 2,5% di carbonio.
Affinazione: rimozione di carbonio e altri elementi indesiderati mediante processi quali:

Fusione in crogiolo aperto: lenta ma di alta qualità;

Convertitore Bessemer: rapido, mediante insufflazione di aria per ossidare carbonio e impurità.

3. Leghe speciali: introduzione controllata di carbonio e altri elementi (cromo, nichel, manganese) per ottenere acciai con proprietà specifiche (resistenza, duttilità, durezza).

Diagrammi di fase Fe–C

Il diagramma di fase ferro-carbonio rappresenta le zone di austenite, cementite e ferrite, fondamentali per determinare:
• Punto di fusione;
• Proprietà magnetiche;
• Fragilità e duttilità.

Questo diagramma è la base su cui si programmano le caratteristiche del metallo e da cui si indicano la temperatura e la percentuale di carbonio da inserire per avere una determinata caratteristica.

Produzione dell’alluminio

L’alluminio viene estratto dalla bauxite tramite il processo Bayer, articolato in:
1. Frantumazione e digerimento: la bauxite viene macinata e trattata con NaOH (Idrossido di Sodio) a pressione e temperatura elevate.
2. Separazione della bauxite residua (red mud): viene rimosso il fango contenente ossidi indesiderati.
3. Calcinazione: l’idrossido di alluminio viene riscaldato in forno rotante a circa 1200°C, producendo alluminio puro.

Leghe di alluminio

Per migliorare le proprietà meccaniche, l’alluminio puro viene legato con:
• Magnesio → serie 5XXX
• Magnesio + Silicio → serie 6XXX (leghe lavorate)
• Rame, manganese, zinco → altre serie specifiche

I trattamenti termici includono:
• Tempra: rapido raffreddamento per bloccare la struttura austenitica;
• Invecchiamento (aging): raffreddamento lento per stabilizzare la microstruttura tramite precipitazione.

Proprietà meccaniche dei metalli

Duttile vs fragile

I metalli mostrano comportamento elastico fino a un limite (deformazione reversibile) e plastico oltre tale limite (deformazione permanente).
• Materiali duttili: acciaio dolce, alluminio, rame → elevata deformazione plastica prima della rottura.
• Materiali fragili: ghisa, ceramica, vetro → scarsa deformazione plastica, rottura improvvisa.

Per comprendere il fenomeno ci sono alcune formule fondamentali come:
• Legge di Hooke:

dove \sigma = stress, E = modulo di Young, \varepsilon = deformazione.

• Modulo di Young:

Dove σ = stress, ε = deformazione relativa (strain), F = forza applicata, A = area sezione trasversale,

ΔL = allungamento, L_0 = lunghezza originaria.

Fenomeni di fatica e frattura

Fatica dei materiali

La fatica è l’indebolimento di un materiale sottoposto a carichi ciclici, influenzata da: microstruttura, ambiente, temperatura e geometria.

Approcci principali:
• Stress-life (S–N curve): vita a basso stress, alto numero di cicli;
• Strain-life: alto stress, basso numero di cicli;
• Fracture mechanics: propagazione di cricche note o rilevate tramite NDT.

Crescita delle cricche

La legge di Paris descrive la crescita della cricca:

dove:
• a = lunghezza della cricca;
• N = numero di cicli;
• Delta K = variazione del fattore di intensità dello stress;
• C, m = costanti del materiale.

Leghe speciali e loro applicazioni

Le leghe permettono di avere prestazioni dedicate all’utilizzo del manufatto,aumentandone la durata nel tempo in termini di cicli di utilizzo.
• Acciai al Nichel: maggiore elasticità, resistenza alla fatica, utilizzati in macchinari e boiler.
• Acciai al Cromo: durezza elevata, inossidabili fino a 12% Cr, usati in cuscinetti e magneti permanenti.
• Bronzi e Ottone: resistenza alla corrosione marina, ottima lavorabilità, usati in valvole, eliche e tubazioni.
• Alluminio legato (Duralumin, Al-Mg-Si): leggerezza, duttilità, resistenza meccanica, applicazioni aerospaziali e navali.

Ispezione metalli e Controllo Qualità

Garantire l’integrità strutturale dei metalli in applicazioni navali e industriali richiede una strategia completa di ispezione e controllo qualità. I metalli sono soggetti a sovraccarichi, stress termico, fatica e corrosione. La rilevazione precoce dei difetti è fondamentale per prevenire guasti catastrofici. Le ispezioni moderne combinano prove non distruttive (NDT) di cui fanno parte anche i controlli visivi e tecniche di manutenzione predittiva che fanno parte della rosa di servizi offerti dalla MDSsurvey.com parte del gruppo Consultco Inc..

Ispezione Visiva (VI)

L’ispezione visiva è il metodo più immediato per rilevare difetti superficiali. Può essere effettuata a occhio nudo o con strumenti come lenti di ingrandimento, boroscopi o telecamere ad alta risoluzione e l’esperienza dell’operatore rappresenta una parte fondamentale.

Difetti rilevabili:
• Cricche superficiali
• Puntiformi di corrosione
• Disallineamenti nelle saldature
• Abrasioni o deformazioni

Applicazioni:
• Ispezione periodica di scafi, ponti e strutture navali
• Controllo di componenti meccanici, bulloni e lamiere strutturali
• Primo screening prima di NDT avanzate

Limiti:
• Non rileva difetti sottosuperficiali
• Dipende dall’esperienza dell’operatore e dalle condizioni di illuminazione

Il metodo è regolamentato secondo ASTM E165/E165M o ISO 17637.

Prove Ultrasoniche (UT)

Metodo strumentale che sfrutta le onde ultrasoniche generate da un cristallo piezoelettrico posto all’interno di una sonda che permette la generazione ad alta frequenza di un flusso di onde che vengono trasmesse nel materiale permettendo di identificare le condizioni interne del materiale, e viene definito come metodo volumetrico. Anomalie nella rifrazione dell’onda permettono di identificare anomalie all’interno del materiale come delaminazioni, cricche, vuoti o inclusioni. Il tempo e l’ampiezza dell’eco permettono di localizzare e caratterizzare i difetti.

Difetti rilevabili:
• Cricche interne
• Porosità
• Delaminazioni in materiali compositi
• Inclusioni in acciai e leghe di alluminio

Parametri:
• Frequenza: 0.1–10 MHz a seconda dello spessore o materiale da ispezionare.
• Sensibilità: rilevamento di difetti ≥ 0,2 mm

Applicazioni:
• Controllo di saldature in acciaio e alluminio
• Verifica dello spessore delle lamiere di scafo
• Ispezione di scafi, tubazioni e serbatoi in materiale composito.

Vantaggi:
• Alta penetrazione
• Localizzazione precisa dei difetti
• Adatta a materiali spessi

Limiti:
• Richiede operatori qualificati
• Necessario l’uso di accoppianti per la trasmissione del suono
• Geometrie complesse possono ridurre l’accuratezza

Standard di riferimento: ASTM E2375, ISO 16810

Radiografia (RT)

Raggi X o gamma attraversano il materiale. Differenze di densità o spessore creano contrasto sulla pellicola radiografica o sui rilevatori digitali.

Difetti rilevabili:
• Vuoti interni o porosità
• Cricche interne
• Fusione incompleta nelle saldature

Applicazioni:
• Controllo di saldature critiche in acciaio e alluminio
• Ispezione di componenti fusionali (bronzo, acciaio)
• Rilevamento di corrosione sotto isolante

Vantaggi:
• Registrazione permanente dei difetti
• Rilevazione di strutture interne complesse

Limiti:
• Richiesta sicurezza radiologica
• Non adatta a materiali molto spessi senza sorgenti ad alta energia
• Tempo necessario elevato per grandi superfici

Standard: ASTM E94, ISO 17636

Prove con Liquidi Penetranti (PT)

Attraverso un liquido dalle rilevanti proprietà in termini di capillarità in verione sia colorata che fluorescente in base alla necessità in termini di Lumen penetra nei difetti superficiali. Dopo la rimozione del liquido in eccesso, un rivelatore evidenzia i difetti.

Difetti rilevabili:
• Cricche superficiali
• Porosità aperta in superficie
• Percorsi di perdita in fusioni e saldature

Applicazioni:
• Rilevamento di cricche fini in alluminio e acciaio
• Controllo di giunzioni saldate in ambito navale
• Materiali non magnetici

Vantaggi:
• Semplice e economico
• Sensibilità elevata a difetti superficiali

Limiti:
• Solo difetti superficiali
• Necessità di superfici pulite e asciutte

Standard di riferimento: ASTM E165/E1417, ISO 3452

⸻

Particelle Magnetiche o Magnetic testing (MT)

Viene applicato un campo magnetico a materiali ferromagnetici attraverso, per esempio, una batteria con morsetti, in modo da poter visualizzare attraverso uno strumento dedicato, discontinuità superficiali o vicine alla superficie che distorcono il campo magnetico, richiamando la polarità delle particelle ferromagnetiche e rendendo visibili i difetti.

Difetti rilevabili:
• Cricche superficiali e sub-superficiali

Applicazioni:
• Saldature e fusioni in acciaio
• Alberi e tubazioni
• Componenti strutturali navali

Vantaggi:
• Alta sensibilità a cricche superficiali e vicine alla superficie
• Risultato immediato

Limiti:
• Solo metalli ferromagnetici
• Superficie deve essere pulita; necessaria demagnetizzazione post-controllo

Standard di riferimento: ASTM E709, ISO 9934

Correnti Indotte (Eddy Current, ECT)

Induzione elettromagnetica sul materiale genera correnti parassite nei materiali conduttivi. Interruzioni nelle correnti indicano difetti superficiali o sub-superficiali.

Difetti rilevabili:
• Cricche e corrosione sotto rivestimenti
• Difetti superficiali in leghe di alluminio
• Variazioni di conducibilità dovute a trattamenti termici

Applicazioni:
• Strutture aeronautiche e navali in alluminio
• Rilevamento corrosione sotto isolamento
• Controllo qualità lamiere metalliche

Vantaggi:
• Non a contatto
• Rapido e portatile
• Adatto a metalli non ferrosi come l’alluminio

Limiti:
• Penetrazione limitata
• Sensibile a finiture superficiali e geometria

Standard di riferimento: ASTM E1004, ISO 15548

Prove di Tenuta (Leak Testing, LT)

Rileva discontinuità tramite infiltrazione di gas o liquido sotto pressione. Metodi: emissione di bolle, decadimento di pressione, gas tracciante (He, H₂).

Difetti rilevabili:
• Porosità in fusioni
• Cricche in serbatoi e tubazioni
• Perdite in strutture saldate

Applicazioni:
• Sistemi a pressione in alluminio, rame e acciaio
• Tubi e serbatoi navali
• Scambiatori di calore e pompe

Vantaggi:
• Rileva aperture molto piccole
• Applicabile a componenti complessi

Limiti:
• Necessita pressurizzazione
• Accesso superficiale richiesto

Standard di riferimento: ASTM E515, ISO 20485

Integrazione dei Metodi NDT

Un approccio multimodale è consigliato:
1. Ispezione visiva per anomalie superficiali
2. PT o MT per cricche superficiali
3. UT o RT per difetti interni
4. ECT per strutture non ferrose
5. LT per componenti a pressione

Questa combinazione consente di identificare difetti prima di guasti critici, ottimizzare la manutenzione e prolungare la vita utile dei componenti.

Manutenzione Predittiva e Monitoraggio Strutturale

• L’integrazione di NDT con sensori digitali e monitoraggio in tempo reale migliora la sicurezza.
• Tecniche: emissione acustica, strain gauge, analisi vibrazionale → rilevano precoce fatica e propagazione cricche.
• La manutenzione basata sui dati riduce i tempi di fermo, garantisce sicurezza e aumenta l’affidabilità a lungo termine.

Applicazioni Pratiche nel Settore Navale

• Lamiere dello scafo, giunzioni saldate e alberi motore richiedono ispezioni regolari.
• Condizioni ambientali (acqua salata, cicli termici) accelerano la corrosione e la fatica.
• Piano di ispezioni: misurazioni spessore UT, controllo cricche MT, radiografie periodiche dei giunti saldati.

Conclusioni

La scelta consapevole dei metalli e delle leghe, la conoscenza dei processi di fabbricazione, dei trattamenti termici e della fatica dei materiali, rappresentano elementi essenziali per garantire:
• Sicurezza strutturale;
• Durata e affidabilità;
• Efficienza operativa in ambito navale e industriale.

L’uso combinato di leghe adeguate, diagrammi di fase, trattamenti termici controllati e ispezioni NDT permette di ottimizzare le proprietà meccaniche e prevenire guasti catastrofici.

Se hai la necessità di un supporto su ispezioni e gestione delle manutenzioni, non esitare a contattarci.

Blog Specifiche tecniche

Ferrous and Non-Ferrous Metals: Manufacturing Methods, Structural Behavior, and Inspection Techniques

wp_13001468

Ferrous and Non-Ferrous Metals: Manufacturing Methods, Structural Behavior, and Inspection Techniques

Abstract

Modern metallurgical engineering relies on a deep understanding of ferrous and non-ferrous metals, their manufacturing processes, and the inspection techniques employed to ensure structural integrity. This article systematically examines the formation and composition of metallic alloys, the primary thermal and mechanical treatments employed to modify material properties, and the fatigue and fracture phenomena that govern their service life. Steel and aluminum production processes are presented, with reference to the Fe–C and Al–Mg phase diagrams, as well as heat treatment methods that define the final microstructure. Finally, material selection criteria according to operational stresses and the main non-destructive testing methods used in industrial and marine environments for structural failure prevention are discussed.

Introduction

Metals are fundamental materials in modern engineering due to their crystalline structure and the presence of free electrons, which provide excellent thermal and electrical conductivity. Most engineering applications rely on alloys, i.e., controlled combinations of two or more metallic or non-metallic elements. The alloying process allows engineers to tailor mechanical, chemical, and physical properties to meet specific requirements.

Common industrial alloys include steel (ferrous), aluminum alloys, and copper alloys, each exhibiting unique mechanical and chemical characteristics determined by composition and subsequent thermal and mechanical treatments.

Classification of Metals

Ferrous Metals

Ferrous metals contain iron as the primary element and are characterized by:
• Good electrical conductivity;
• High density;
• Intrinsic magnetic properties;
• Generally low corrosion resistance (except wrought iron).

Applications include:
• Load-bearing structures in construction and marine engineering;
• Mechanical components subjected to high stress.

The properties of ferrous metals strongly depend on carbon content and other alloying elements, such as chromium, nickel, manganese, and tungsten, influencing hardness, ductility, corrosion resistance, and overall strength.

Non-Ferrous Metals

Non-ferrous metals do not contain iron and include aluminum, copper, zinc, lead, and titanium. Typical features are:
• Low density (e.g., aluminum ~2700 kg/m³);
• High corrosion resistance;
• Good electrical conductivity (e.g., copper);
• Greater ductility and malleability than ferrous metals.

Important non-ferrous alloys include:
• Bronze (copper + tin);
• Brass (copper + zinc);
• Aluminum alloys (aluminum + magnesium, copper, silicon, manganese).

Non-ferrous alloys are used extensively in aerospace, marine, electrical, and lightweight structural components.

Metal Manufacturing Processes

Steel Production

Steel manufacturing begins with iron ore melting in a blast furnace, using coke and limestone to remove impurities such as sulfur, phosphorus, and silicon. The process includes:
-Reduction and melting: Iron ore is heated above 1500°C, producing molten cast iron (~2.5% carbon).
-Refining: Impurities are removed via:
• Open-hearth (crucible) method: slower, higher quality;
• Bessemer converter: rapid oxidation of carbon and impurities by air injection.
-Alloying: Controlled addition of carbon and elements like chromium, nickel, and manganese produces steels with tailored properties (strength, ductility, hardness).

Fe–C Phase Diagram

The iron–carbon phase diagram illustrates regions of:
• Austenite;
• Cementite;
• Ferrite.

This diagram guides decisions on:
• Melting and solidification temperatures;
• Magnetic properties;
• Brittleness and ductility.

Aluminum Production

Aluminum is extracted from bauxite using the Bayer process:

Crushing and digestion: Bauxite is ground and treated with NaOH under high pressure and temperature.
Separation of red mud: Impurities are removed.
Calcination: Aluminum hydroxide is heated in rotary kilns at ~1200°C to obtain pure aluminum.

Aluminum Alloys

Pure aluminum is soft and mechanically weak. Alloying improves:
• Tensile strength;
• Corrosion resistance;
• Weldability.

Common alloys:
• Series 5XXX: Al–Mg (wrought alloys)
• Series 6XXX: Al–Mg–Si
• Others include Al–Cu, Al–Mn, and Al–Zn alloys.

Heat treatments:
• Quenching: rapid cooling to trap austenitic structure;
• Aging: slow cooling to stabilize microstructure via precipitation.

Mechanical Properties of Metals

Ductile vs. Brittle Behavior

Metals exhibit elastic behavior up to a limit, beyond which plastic deformation occurs.
• Ductile materials: mild steel, aluminum, copper → significant plastic deformation before fracture.
• Brittle materials: cast iron, ceramics, glass → minimal plastic deformation, sudden fracture.

Fundamental Formulas
• Hooke’s Law:

• Young’s Modulus:

Where σ = stress, ε = strain, F = applied force, A = cross-sectional area, ΔL = elongation, L_0 = original length.

Fatigue and Fracture Phenomena

Metal Fatigue

Fatigue is material weakening under cyclic loading, influenced by microstructure, environment, temperature, and geometry.

Approaches:
• Stress-life (S–N curve): low stress, high cycle fatigue;
• Strain-life: high stress, low cycle fatigue;
• Fracture mechanics: propagation of known or detected cracks.

Crack Growth – Paris Law

Where:
• l = crack length;
• N = number of cycles;
• Delta K = stress intensity range;
• C, m = material constants.

Inspection and Failure Prevention

Metals in marine and industrial applications are susceptible to:
• Overloading and thermal stress;
• Fatigue and crack propagation;
• Corrosion from aggressive environments.

Inspection and Quality Control of Metals

Ensuring the structural integrity of metals in marine and industrial applications requires a comprehensive inspection and quality control strategy as made by our company. Metals are susceptible to overloading, thermal stress, fatigue, and corrosion. Early detection of defects is critical to prevent catastrophic failures. Modern inspection combines non-destructive testing (NDT), visual assessment, and predictive maintenance techniques.

Visual Inspection (VT)

Visual inspection is the simplest and most immediate method for detecting surface defects. It relies on direct observation or the use of magnifying tools, borescopes, or high-resolution cameras.

Detectable Defects:
• Surface cracks
• Corrosion pits
• Weld misalignment
• Abrasion or deformation

Applications:
• Routine hull and deck inspections in ships
• Inspection of machined components, bolts, and structural plates
• First-line assessment before advanced NDT

Limitations:
• Cannot detect subsurface flaws
• Dependent on operator experience and lighting conditions

Best Practices: Use standardized procedures such as ASTM E165/E165M or ISO 17637/9712 for consistency.

Ultrasonic Testing (UT)

High-frequency sound waves are transmitted into the material. Reflections occur at interfaces, such as cracks, voids, or inclusions. The time and amplitude of the reflected wave allow defect characterization.

Detectable Defects:
• Internal cracks
• Porosity
• Delamination in composites
• Inclusions in steel and aluminum alloys

Parameters:
• Frequency: 0.5–10 MHz depending on material thickness
• Sensitivity: capable of detecting defects down to 0.2 mm

Applications:
• Weld inspection in steel and aluminum
• Hull plate integrity testing in ships
• Thickness measurements in pipelines and storage tanks

Advantages:
• High penetration depth
• Precise defect location
• Suitable for thick metals

Limitations:
• Requires skilled operators
• Couplant needed for sound transmission
• Complex geometries may reduce accuracy

Standards: ASTM E2375, ISO 16810/9712

Radiographic Testing (RT)

Uses X-rays or gamma rays to pass through the material. Differences in density or thickness create contrast on radiographic film or digital detectors.

Detectable Defects:
• Internal voids or porosity
• Cracks
• Incomplete fusion in welds

Applications:
• Critical welds in steel and aluminum structures
• Inspection of cast components (bronze, steel)
• Detecting corrosion under insulation

Advantages:
• Permanent record of defects
• Can inspect complex internal structures

Limitations:
• Radiation safety requirements
• Not effective for very thick or dense metals without high-energy sources
• Time-consuming for large areas

Standards: ASTM E94, ISO 17636

Liquid Penetrant Testing (PT)

A colored or fluorescent liquid penetrates surface-breaking defects. Excess penetrant is removed, and a developer highlights defect patterns.

Detectable Defects:
• Surface cracks
• Porosity open to the surface
• Leak paths in castings and welds

Applications:
• Detection of fine cracks in aluminum and steel
• Inspection of welded joints in marine applications
• Non-magnetic materials

Advantages:
• Simple and cost-effective
• High sensitivity to fine surface defects

Limitations:
• Only surface-breaking defects detected
• Requires clean and dry surfaces

Standards: ASTM E165/E1417, ISO 3452

6.5 Magnetic Particle Testing (MT)

Magnetic field is applied to ferromagnetic materials. Surface or near-surface discontinuities distort the field, attracting ferromagnetic particles to reveal defect location.

Detectable Defects:
• Surface cracks
• Slight subsurface flaws in ferromagnetic metals

Applications:
• Steel welds and castings
• Shafts and pipelines
• Marine hull structural components

Advantages:
• Very sensitive to surface and near-surface cracks
• Immediate visual results

Limitations:
• Only applicable to ferromagnetic metals
• Surface must be clean and demagnetized after testing

Standards: ASTM E709, ISO 9934

Eddy Current Testing (ECT)

Electromagnetic induction generates eddy currents in conductive materials. Disruptions in the current indicate surface or near-surface defects.

Detectable Defects:
• Cracks and corrosion under coatings
• Surface cracks in aluminum alloys
• Conductivity changes due to heat treatment variations

Applications:
• Aircraft and ship aluminum structures
• Detection of corrosion under insulation
• Quality control in rolled metal sheets

Advantages:
• Can detect subsurface defects in non-ferrous metals
• Fast, non-contact, portable

Limitations:
• Limited penetration depth
• Sensitive to surface finish and geometry

Standards: ASTM E1004, ISO 15548

Leak Testing (LT)

Detects discontinuities through gas or liquid infiltration under pressure. Methods include bubble emission, pressure decay, or tracer gas (helium, hydrogen).

Detectable Defects:
• Porosity in castings
• Cracks in pressure vessels and pipelines
• Leaks in welded structures

Applications:
• Aluminum, copper, and steel pressure systems
• Marine pipelines and storage tanks
• Heat exchangers and pump housings

Advantages:
• Detects very small openings
• Applicable to complex assemblies

Limitations:
• Requires pressurization
• Surface must be accessible for testing

Standards: ASTM E515, ISO 20485

6.8 Integration of NDT Methods

A multi-method approach is recommended:
• Start with Visual Inspection for surface anomalies;
• Use PT or MT for surface-breaking defects;
• Apply UT or RT for internal defects;
• Apply ECT for non-ferrous structures;
• Use Leak Testing for pressure-sensitive components.

By combining these methods, inspectors can identify defects before catastrophic failure, optimize maintenance schedules, and extend the life of marine and industrial components.

6.9 Predictive Maintenance and Structural Health Monitoring

• Integration of NDT with digital sensors and real-time monitoring enhances safety.
• Techniques such as acoustic emission, strain gauges, and vibration analysis allow early detection of fatigue or crack propagation.
• Data-driven maintenance reduces downtime, ensures compliance with safety regulations, and improves long-term reliability.

Practical Considerations in the Marine Industry

• Hull plates, weld seams, and propeller shafts are critical components requiring regular NDT.
• Environmental conditions (saltwater, temperature cycles) accelerate corrosion and fatigue.
• A proper inspection plan includes scheduled UT thickness measurements, magnetic particle crack detection, and periodic radiography of critical welds.

Risk Management

Correct material selection, heat treatment, and regular NDT reduce failure risk. Considerations include:
• Stress concentrators (sharp angles, welds)
• Low-temperature fracture resistance
• Fatigue life of cyclic structures

Special Alloys and Applications

• Nickel Steels: high elasticity, fatigue resistance; used in machinery, boilers.
• Chromium Steels: hardness and toughness; stainless steels contain 12% Cr.
• Bronze & Brass: corrosion resistance; used in marine valves, propellers.
• Aluminum Alloys (Duralumin, Al–Mg–Si): lightweight, ductile, mechanically strong; aerospace and marine applications.

Conclusions

Knowledge of metal properties, manufacturing processes, heat treatments, and fatigue phenomena is essential to ensure:
• Structural safety;
• Longevity and reliability;
• Operational efficiency in marine and industrial contexts.

The combination of appropriate alloy selection, phase diagram analysis, heat treatment, and NDT ensures optimized mechanical properties and minimizes the risk of catastrophic failures.

Blog Specifiche tecniche

Batterie al litio a bordo: tutto quello che devi sapere.

wp_13001468

Batterie al Litio a bordo: tutto quello che devi sapere.

Il ruolo delle batterie al Litio a bordo delle imbarcazioni da diporto sta sempre più diventando predominante. Tuttavia, la loro gestione, integrazione impiantistica e certificazione normativa richiedono attenzione e competenza, soprattutto nel refitting di imbarcazioni usate.

Batterie al litio a bordo: impianto, certificazioni e sicurezza

Le batterie al litio, in particolare le LiFePO4, si sono diffuse enormemente anche nel settore nautico.

Rispetto alle tradizionali batterie al piombo, offrono vantaggi evidenti: peso ridotto, tempi di ricarica più rapidi, profondità di scarica maggiore e una durata ciclica nettamente superiore. Tuttavia, queste batterie richiedono un sistema di gestione e protezione accurato, non solo per garantire la loro efficienza, ma soprattutto per rispettare le normative di sicurezza.

Se un armatore decide di installare a bordo batterie al litio su un’imbarcazione che in origine non le prevedeva, è necessario effettuare una Post Costruzione Assessment (PCA), ossia una certificazione post costruttiva, per mantenere la conformità CE.

Vediamo quindi, passo per passo, quali sono i componenti principali di un impianto a litio, quali controlli servono per la PCA e a cosa serve ogni parte del sistema.

Banco batterie al litio (LiFePO4)

Il cuore dell’impianto è costituito dal banco batterie.

La sua funzione è quella di immagazzinare l’energia prodotta dalle diverse fonti (alternatore, solare, banchina, se presente generatore) e la distribuisce ai carichi di bordo.

Le batterie al litio garantiscono un’autonomia molto superiore e una scarica più stabile rispetto al piombo, ma non possono essere collegate direttamente senza sistemi di gestione, ossia i BMS.

Battery Management System (BMS)

Il BMS è il cervello che governa le batterie e serve per controllare costantemente la tensione e la temperatura di ogni singola cella, né bilancia le differenze, disconnette il banco in caso di anomalie.

La sua presenza è fondamentale poiché senza il BMS il rischio di surriscaldamento, incendio o degrado rapido delle celle sarebbe altissimo, quindi un malfunzionamento dello stesso comprometterebbe tutto il circuito.

Protezioni elettriche (fusibili, breaker, contattori)

Ogni sistema a litio deve essere corredato da un sistema di protezioni, per permettere l’isolamento del banco batterie in caso di cortocircuito o sovraccarico, proteggendo sia l’impianto che l’imbarcazione.

La loro funzione è similare a quella dei salvavita domestici; la loro assenza o un’inversione di fase che li disabiliti potrebbe avere conseguenze gravissime.

Ricarica da alternatore: DC-DC charger (es. Victron Orion-Tr Smart)

Le batterie litio hanno una richiesta di corrente molto elevata che può danneggiare l’alternatore, proprio per bypassare il problema esistono i caricatori DC-DC, la loro funzione è quella di regolare e stabilizzare la ricarica proveniente dall’alternatore, adattandola al profilo corretto per il litio, proteggendo l’alternatore ed evitando picchi di corrente che potrebbero danneggiare anche il banco batterie.

Ricarica da pannelli solari: MPPT Solar Charger

Il regolatore MPPT è indispensabile quando a bordo ci sono pannelli solari, in quanto, ottimizza la produzione dei pannelli e imposta la curva di carica più efficiente per il litio, in modo da sfruttare al meglio l’energia solare che in alternativa sarebbe mal sfruttata e si rischierebbe di danneggiare le batterie.

Caricabatterie da banchina (es. Victron MultiPlus / Skylla)

Collegandosi alla colonnina del porto o all’alternatore del motore/generatore, entra in gioco il caricabatterie le fasi di carica (bulk, absorption, float) in modo sicuro evitando sovraccarichi e prolungando la vita del banco batterie.

Inverter o Inverter/Charger (Victron MultiPlus, Quattro)

Molti impianti integrano inverter per avere 230V a bordo.

La funzione principale è quella di trasformare la corrente continua (DC) in corrente alternata (AC) per alimentare elettrodomestici come in casa. in modo da poter avere una versatilità a bordo senza comprare utensili solo da corrente continua ma adattare quelli che già si hanno, ma deve essere ben calibrato in base ai consumi e alla capacità del banco batterie al litio a bordo o in generale alle batterie

Monitoraggio: Shunt e Battery Monitor (BMV-712, SmartShunt)

Per capire quanta energia abbiamo disponibile o per monitorarla al bisogno serve un monitor.

questo è solitamente sia tramite monitor digitale LED o tramite App , dando la possibilità di misura la corrente in entrata e in uscita dal banco batterie e calcola la percentuale di carica.

Pannello di controllo e app di monitoraggio (Cerbo GX, GX Touch, VRM App)

La plancia di comando digitale centralizza tutti i dati del sistema (produzione, consumi, stato delle batterie) e consente di avere sempre sotto controllo la situazione, permettendo di ricevere segnalazioni ed allarmi in caso di problemi.

La PCA: cosa deve fare l’armatore

Dopo aver installato un impianto a litio, l’armatore deve affrontare i passaggi della Post Costruction Assessment per mantenere la barca in regola con la Direttiva Europea sulla marcatura CE. I passaggi principali sono:

Analisi tecnica del nuovo impianto: verifica che i componenti siano conformi e certificati CE.
Controllo della documentazione: schemi elettrici aggiornati, manuali, dichiarazioni di conformità dei dispositivi.
Ispezione a bordo: verifica della corretta installazione, del dimensionamento dei cavi, della presenza di protezioni e sistemi di sicurezza.
Test funzionali: controllo del BMS, delle curve di ricarica, delle protezioni da corto circuito e sovraccarico, (eseguiti da un tecnico specializzato).
Emissione della nuova Dichiarazione di Conformità CE: al termine della PCA, l’imbarcazione torna conforme e l’armatore può navigare in sicurezza e legalità.

Come devono essere trattate le batterie al litio a bordo?

Una batteria al litio, per funzionare in sicurezza e dare prestazioni ottimali, necessita di:

Alloggiamento ventilato e sicuro in ambiente con temperature non superiori ai 45°C.
Interruttori e fusibili di sicurezza
Evitare vibrazioni e urti diretti

Orrori da evitare

È assolutamente sconsigliato installare batterie al litio in parallelo o in serie con batterie di tipo diverso (AGM, Gel, piombo-acido).

tra i motivi troviamo:

Diversi profili di carica e tensione nominale
Il litio si carica fino a 14,6V e mantiene la tensione in modo lineare → rischio di sovraccaricare AGM/piombo
Diversa resistenza interna → squilibri nei flussi di corrente
Il BMS può scollegare la batteria → possibile sovratensione sul sistema se non progettato correttamente

La soluzione è:

Banchi separati, gestiti con DC-DC charger o inverter/caricatore compatibili
Utilizzo di sistemi di interfaccia (Victron, Mastervolt, etc.) con controllo completo del power flow
Inverter-caricabatterie dedicati con algoritmo specifico per LiFePO₄

Quando si installa un sistema a litio su un’imbarcazione già immatricolata CE, si altera l’impianto elettrico in modo sostanziale. Questo richiede una valutazione di conformità ai sensi della Direttiva 2013/53/UE sulla sicurezza delle imbarcazioni da diporto e per questo si procede con un PCA.

le cose da controllare sono:

Cavi dimensionati per il carico massimo + margine del 25% (es. fino a 30A, 6mm – 30-60A 10mm etc.)
Separazione fisica dei due sistemi AGM o piombo
Protezione termica e ventilazione obbligatoria
Obbligatoria la messa a terra se con inverter AC

Conclusioni

Installare un sistema a litio a bordo porta grandi vantaggi, ma richiede consapevolezza e rigore tecnico. Non basta “cambiare le batterie”: serve un impianto strutturato, con BMS, protezioni, caricabatterie adeguati e monitoraggio. Inoltre, per imbarcazioni già costruite, è obbligatorio affrontare il percorso della PCA per mantenere la conformità CE.

Solo così l’armatore potrà godere dei benefici del litio in sicurezza, proteggendo la propria barca, l’equipaggio e il valore dell’imbarcazione stessa.

L’adozione delle batterie al litio in nautica è una grande opportunità, ma impone regole tecniche, normative e progettuali rigorose.

Un perito nautico può giocare un ruolo cruciale nel:

Validare l’impianto
Produrre la documentazione per la certificazione CE post-refit
Eseguire i collaudi e le ispezioni periodiche previste

Navale NDT

Scrubber Navale cos’è e come si ispeziona? la cattura della CO₂: funzionamento, materiali e importanza delle ispezioni.

wp_13001468

Scrubber Navale cos’è e come si ispeziona? la cattura della CO₂: funzionamento, materiali e importanza delle ispezioni.

Il settore marittimo è oggi uno dei protagonisti della transizione energeticain quanto il solo comparto marittimo incide in termini di emissioni del 1,7-2% a livello globale.

Le navi hanno da sempre utilizzato combustibili pesanti ricchi di zolfo e altre sostanze inquinanti e sono state al centro di numerosi dibattiti scientifici al riguardo, che ha reso necessario un forte intervento regolatorio per ridurre l’impatto ambientale di un comparto che, pur essendo essenziale per l’economia mondiale, contribuisce in modo significativo all’inquinamento atmosferico e al cambiamento climatico.

Gli scrubber, noti anche come Exhaust Gas Cleaning Systems (EGCS), sono la risposta tecnologica che ha permesso a molte flotte di continuare a navigare in conformità con le normative internazionali senza dover rinunciare al tradizionale fuel oil.

Nati principalmente per abbattere le emissioni di ossidi di zolfo (SOx), oggi si trovano al centro di un dibattito più ampio che guarda alla possibilità di catturare anche l’anidride carbonica (CO₂), la principale responsabile dell’effetto serra.

Questo articolo esplora in profondità cosa sono gli scrubber, come funzionano, come vengono costruiti e con quali materiali, quali problemi possono presentare e perché le ispezioni sono fondamentali.

Infine, vedremo come le nuove tecnologie, in particolare l’impiego dei droni, stanno rivoluzionando il modo in cui questi sistemi vengono controllati e mantenuti.

Le normative internazionali e la spinta alla decarbonizzazione

Il punto di svolta per la diffusione degli scrubber è arrivato con l’entrata in vigore del sulphur cap 2020 imposto dall’IMO, che ha abbassato drasticamente i limiti al contenuto di zolfo nei carburanti marini: massimo 0,5% a livello globale e 0,1% nelle zone a controllo speciale (ECA). Gli armatori si sono trovati di fronte a un bivio: acquistare carburanti low-sulphur, molto più costosi, o installare a bordo sistemi di depurazione dei fumi.

La seconda opzione, pur richiedendo un investimento iniziale importante, si è rivelata economicamente vantaggiosa nel medio-lungo termine, soprattutto per le grandi navi da carico e da crociera che consumano enormi quantità di carburante.

Gli scrubber hanno quindi rappresentato una sorta di compromesso: permettere di continuare a bruciare fuel tradizionale ad alto contenuto di zolfo, riducendo però drasticamente le emissioni nocive.

Tuttavia, l’attenzione della comunità internazionale non si è fermata agli ossidi di zolfo. L’IMO ha tracciato una rotta molto ambiziosa anche sulla CO₂, imponendo una riduzione del 40% delle emissioni entro il 2030 e del 70% entro il 2050. È evidente quindi che la sfida del futuro non sarà solo ridurre lo zolfo, ma soprattutto decarbonizzare il trasporto marittimo. Ed è proprio in questo scenario che gli scrubber potrebbero evolversi, diventando la base di sistemi di cattura della CO₂.

Come funzionano gli scrubber navale?

Il principio di funzionamento degli scrubber è relativamente semplice: i fumi prodotti dal motore principale o dai generatori vengono convogliati all’interno di una torre di lavaggio, dove incontrano una corrente d’acqua o una soluzione alcalina. Il contatto tra gas e liquido permette la dissoluzione e la neutralizzazione degli ossidi di zolfo, che vengono trasformati in solfati innocui.

Esistono tre configurazioni principali:

Nei sistemi open loop si utilizza direttamente acqua di mare, sfruttandone l’alcalinità naturale.
Nei sistemi closed loop si impiega invece una soluzione chimica (tipicamente soda caustica) che viene ricircolata e rigenerata, producendo solo una piccola quantità di residui da smaltire.
Infine, i sistemi ibridi consentono di passare da una modalità all’altra in base all’area di navigazione e alle normative locali.

Il percorso dei fumi all’interno dello scrubber segue una sequenza ben precisa.

Dopo l’ingresso nella torre, i gas vengono colpiti da getti nebulizzati che ne abbassano la temperatura e ne lavano le particelle. Proseguendo verso l’alto, i fumi incontrano superfici o riempimenti che aumentano il contatto con il liquido, migliorando l’efficienza di assorbimento. Prima di uscire dal funnel, i gas passano attraverso un demister, un separatore che trattiene le gocce d’acqua residue evitando che vengano espulse in atmosfera.

Grazie a questo processo, un moderno scrubber è in grado di abbattere oltre il 90-95% degli ossidi di zolfo, ridurre le emissioni di particolato e in parte anche gli ossidi di azoto. Tuttavia, l’impatto sulla CO₂ è minimo: per catturare anidride carbonica servono tecnologie più complesse, oggi in fase di sperimentazione.

Dalla rimozione dei SOx alla cattura della CO₂

A differenza degli ossidi di zolfo, che sono facilmente solubili in acqua e neutralizzabili con reagenti alcalini, la CO₂ è molto più difficile da catturare. È una molecola stabile, presente in concentrazioni elevate nei fumi di scarico, e richiede processi dedicati per essere rimossa in maniera significativa.

Le ricerche in corso guardano agli scrubber come a una piattaforma già disponibile, che potrebbe essere integrata con moduli aggiuntivi per la cattura della CO₂. Una delle tecniche più promettenti è l’assorbimento chimico tramite solventi amminici: i fumi, già raffreddati all’interno dello scrubber, vengono fatti passare in un assorbitore dove il solvente lega selettivamente la CO₂. Successivamente il solvente viene rigenerato in uno stripper, che libera CO₂ ad alta purezza. Quest’ultima può essere compressa e liquefatta per lo stoccaggio temporaneo a bordo, in attesa dello scarico a terra.

Un’altra opzione studiata è la mineralizzazione, ovvero la reazione della CO₂ con sostanze alcaline per formare carbonati solidi, facilmente trasportabili e smaltibili. Tecnologie emergenti, come le membrane selettive o la separazione criogenica, promettono efficienze più elevate ma sono ancora lontane dall’essere implementate su larga scala a bordo delle navi.

La grande sfida resta la praticità: catturare CO₂ significa dedicare spazio a bordo per i moduli di separazione, gestire un solvente aggressivo, consumare energia per la rigenerazione e infine stoccare grandi volumi di gas liquefatto. Nonostante queste difficoltà, diversi progetti pilota hanno già dimostrato che l’operazione è possibile, e gli scrubber rappresentano il punto di partenza ideale per integrare tali sistemi.

Costruzione e materiali degli scrubber

Gli scrubber devono lavorare in condizioni estreme: da un lato fumi caldi e acidi, dall’altro acqua di mare ricca di cloruri e agenti corrosivi. Per questo motivo la loro costruzione è tutt’altro che banale.

Il guscio esterno è generalmente realizzato in acciaio speciale, come duplex o super-duplex, che offrono un’ottima resistenza alla corrosione da cloruri. In alternativa si utilizzano acciai austenitici alto-legati, come 254SMO o 904L, progettati per resistere al pitting e alla corrosione localizzata. In alcuni casi si preferisce un rivestimento interno piuttosto che un metallo costoso: i liner in GRP (vetroresina rinforzata) sono molto diffusi perché leggeri e resistenti all’ambiente acido, mentre l’ebonite, una gomma dura con ottima resistenza chimica, viene usata soprattutto nelle sezioni interne ma è più sensibile agli urti meccanici.

Gli ugelli di spruzzo devono sopportare erosione e intasamenti, quindi vengono realizzati in acciaio inossidabile o in materiali plastici resistenti come PVDF e PTFE. I demister possono essere costruiti in acciaio duplex o in composito, mentre i packing interni, che aumentano la superficie di contatto gas-liquido, possono essere ceramici, plastici o metallici a seconda delle esigenze operative.

La scelta dei materiali non è mai casuale, ma frutto di un compromesso tra resistenza chimica, costi, peso e facilità di manutenzione. Proprio per questo la conoscenza delle diverse soluzioni costruttive è essenziale per chi si occupa di ispezioni e manutenzione.

Problemi operativi e difetti tipici

Nonostante la loro robustezza, gli scrubber non sono esenti da problemi. La corrosione è uno dei principali nemici, specialmente nelle aree soggette a depositi o ristagni, dove il contatto con soluzioni acide può provocare pitting o crevice corrosion. L’erosione è un altro difetto comune: il continuo impatto dei getti nebulizzati sulle pareti interne e sugli ugelli porta nel tempo a un assottigliamento del materiale.

I liner in GRP possono delaminarsi, mentre quelli in ebanite tendono a incrinarsi in presenza di urti o variazioni termiche. Gli ugelli stessi possono ostruirsi a causa di incrostazioni saline o residui carboniosi, riducendo l’efficienza del lavaggio. Anche il demister non è immune da problemi: se non funziona correttamente, le gocce trascinate dai fumi finiscono nel funnel, causando depositi, corrosione e un aumento della contropressione.

Tutti questi difetti non solo riducono l’efficienza dello scrubber, ma possono portare a fermate improvvise o a non conformità normative, con conseguenze economiche significative. Per questo la manutenzione regolare e le ispezioni accurate sono indispensabili.

Le ispezioni degli scrubber: dai metodi tradizionali ai droni

Tradizionalmente, ispezionare uno scrubber significava affrontare operazioni complesse e costose. Si trattava infatti di entrare in spazi confinati, montare ponteggi, fermare la nave e destinare personale a un’attività ad alto rischio. Tutto ciò comportava tempi lunghi, costi elevati e spesso un’analisi parziale, limitata alle aree più accessibili.

Negli ultimi anni la tecnologia ha cambiato radicalmente questo scenario. Sono comparsi endoscopi industriali, telecamere ad alta definizione e robot crawler capaci di muoversi all’interno delle torri. Ma la vera rivoluzione è stata portata dai droni, che consentono di effettuare sopralluoghi completi e dettagliati senza dover entrare fisicamente nello scrubber.

Un drone dotato di telecamera 4K e sensori avanzati può volare all’interno di un funnel o di una torre di lavaggio, riprendere superfici difficilmente raggiungibili e creare modelli 3D che permettono di monitorare l’evoluzione di un difetto nel tempo. Questo significa avere dati precisi, confrontabili e soprattutto ottenuti in totale sicurezza, senza dover esporre il personale ai rischi degli spazi confinati.

L’importanza delle ispezioni con droni

L’utilizzo dei droni porta vantaggi concreti e immediati. Prima di tutto riduce drasticamente i tempi di fermo nave, perché l’ispezione può essere eseguita in poche ore senza necessità di ponteggi o di bonifica totale degli spazi. In secondo luogo, migliora la qualità dei dati: le immagini ad alta definizione permettono di individuare corrosioni iniziali, fessurazioni, occlusioni o tracce di carry-over che a occhio nudo potrebbero sfuggire.

Un altro aspetto fondamentale è la possibilità di creare archivi digitali. Ogni ispezione diventa un tassello di una storia tecnica: confrontando i dati raccolti nel tempo, è possibile capire come si evolve un difetto, programmare interventi mirati e ridurre i costi di manutenzione.

Gli esempi pratici sono numerosi. Un pattern irregolare di spruzzo può rivelare un ugello ostruito; delle striature saline lungo le pareti del funnel possono indicare un problema al demister; una delaminazione del liner può essere individuata prima che si trasformi in un danno grave. Tutti casi che, se trascurati, porterebbero a fermate forzate e costi elevati, ma che grazie ai droni possono essere gestiti con largo anticipo.

Per realtà come la Consultco Inc. marine survey di cui MDSSurvey è partner, l’impiego dei droni nelle ispezioni non è solo un’innovazione tecnologica, ma un vero e proprio cambio di paradigma: significa offrire agli armatori uno strumento efficace per garantire efficienza, sicurezza e conformità normativa, con un approccio moderno e sostenibile.

Le ispezioni degli scrubber con Elios 2 e 3

Durante le ispezioni la differenza la fa la tecnologia, e nel nostro lavoro ci affidiamo a strumenti progettati specificamente per questo scopo: i droni Elios 2 ed Elios 3. Si tratta di piattaforme uniche nel loro genere, sviluppate per operare in ambienti complessi, ristretti e con scarsa visibilità, esattamente come l’interno di uno scrubber, di un funnel o doppifondi.

L’Elios 2 è un drone compatto, protetto da una gabbia sferica che gli consente di volare a contatto con le superfici senza riportare danni. È dotato di illuminazione LED fino a 10.000 lumen, capace di illuminare completamente l’interno di una torre di lavaggio anche in condizioni di buio totale. La videocamera in 4K e la possibilità di inclinazione fino a 180° permettono di ispezionare dettagliatamente ugelli, liner, demister e superfici interne, evidenziando fenomeni come corrosione, delaminazioni, incrostazioni o perdite di liquido.

L’Elios 3, è la versione avanzata, dove è in grado di effettuare letture ad ultrasuoni e aggiunge un sistema di mappatura 3D in tempo reale basato su tecnologia LiDAR. Questo significa che non solo si ottengono immagini ad alta definizione, e letture degli spessori, ma è possibile generare un modello digitale dell’interno dello scrubber, utile per confrontare i dati raccolti in momenti diversi e seguire con precisione l’evoluzione di un difetto. Con questa tecnologia diventa possibile realizzare vere e proprie ispezioni predittive, programmando interventi mirati e riducendo drasticamente i costi di manutenzione imprevista.

Grazie a questi strumenti, le ispezioni degli scrubber non sono solo controlli visivi, ma diventano un processo di analisi strutturata, documentata e digitalizzata. Per gli armatori significa poter contare su dati chiari, comparabili e facilmente archiviabili, a garanzia di efficienza e conformità normativa.

Durante un’ispezione, il drone viene introdotto all’interno dello scrubber e può raggiungere in pochi minuti zone che tradizionalmente richiedevano ore di preparazione e l’impiego di ponteggi. Le immagini in 4K e le mappature 3D permettono di documentare lo stato di liner, ugelli, demister e delle superfici interne, evidenziando anche difetti iniziali che a occhio nudo potrebbero passare inosservati.

Un esempio pratico è rappresentato dalle ispezioni dei funnel, spesso soggetti a corrosione localizzata o a depositi di carry-over. Con i nostri droni è possibile monitorare queste aree senza dover interrompere le operazioni della nave per lunghi periodi, con un risparmio significativo in termini di costi e tempi di fermo.

Il nostro approccio non si limita alla semplice raccolta di immagini: realizziamo report dettagliati, corredati da rilievi digitali che possono essere confrontati nel tempo per seguire l’evoluzione di un difetto. In questo modo le ispezioni diventano uno strumento di prevenzione e programmazione, e non solo di verifica.

Conclusione

Gli scrubber rappresentano oggi una tecnologia imprescindibile per la navigazione commerciale e passeggeri, una soluzione che ha permesso al settore di adeguarsi rapidamente ai limiti imposti dall’IMO e di ridurre drasticamente l’impatto degli ossidi di zolfo. La loro evoluzione verso sistemi di cattura della CO₂ è la sfida del futuro, complessa ma necessaria per raggiungere gli obiettivi di decarbonizzazione.

La costruzione di questi impianti, la scelta dei materiali e la gestione delle problematiche operative richiedono competenze tecniche specifiche e una manutenzione costante. Ed è proprio in questo campo che le ispezioni con droni stanno segnando una svolta: più rapide, sicure ed economiche, consentono di ottenere informazioni precise e di prevenire guasti costosi e fermate improvvise altrettanto costose.

In un settore in continua trasformazione, la combinazione tra innovazione tecnologica e competenza tecnica è la chiave per garantire la sostenibilità del trasporto marittimo. E gli scrubber, con le loro potenzialità di evoluzione, rimangono uno dei protagonisti di questa sfida.

Per gli armatori, affidarsi alla Consultco INC. Marine survey o alla MDS Survey significa avere la certezza di un controllo accurato, svolto con le tecnologie più avanzate disponibili sul mercato, e di poter contare su un partner tecnico che unisce esperienza nautica e innovazione digitale.

Blog

Salone Nautico Di Genova 2025: vi aspettiamo!

wp_13001468

Saremo al Salone Nautico di Genova 2025: vi aspettiamo al nostro stand!

Con l’unione tra la MDSsurvey specializzata in servizi in ambito nautico e la Consultco Inc., compagnia canadese specializzata in ambito ispettivo chimico e di progettazione, è nata una nuova sfida, quella di crescere esponenzialmente nel mondo della nautica e con essa abbiamo deciso di fondare un nuovo brand , la Consultco Inc. Marine Survey.

Pertanto, quale miglior metodo per poter suggellare una partnership se non attraverso un grande palcoscenico come il Salone Nautico di Genova?

Quindi con grande gioia ed entusiasmo desideriamo condividere con voi una notizia speciale: quest’anno saremo presenti al Salone Nautico Internazionale di Genova 2025, il più importante appuntamento fieristico del settore nautico in Italia e uno dei più prestigiosi al mondo.

Questa sinergia rappresenta un passo fondamentale per la nostra azienda, che continua a crescere e ad ampliare i propri servizi, mantenendo sempre al centro l’attenzione per la qualità, la sicurezza e l’affidabilità. Il Salone sarà l’occasione perfetta per incontrarvi, presentarvi la nostra attività e mostrarvi come la nostra esperienza, unita alla competenza internazionale di Consultco INC, possa diventare una risorsa preziosa per armatori, cantieri, broker e professionisti del settore.

Il Salone Nautico di Genova è un evento unico!

Il Salone Nautico di Genova che si terrà dal 18 al 23 settembre 2025 ad oggi è arrivato alla sua 65ª edizione e non ha di certo bisogno di presentazioni. Da decenni rappresenta il punto di riferimento per tutti gli appassionati del mare e per i professionisti del settore, dove innovazione, tradizione e passione per la nautica si incontrano in un contesto dinamico ed entusiasmante.

Ogni anno migliaia di visitatori e professionisti del settore pascolano per i padiglioni e per le banchine in cerca delle ultime novità in fatto di imbarcazioni, tecnologie, accessori e servizi. È un’occasione di networking, confronto e crescita che nessun professionista del settore può permettersi di perdere.

Essere presenti a Genova significa non solo dare visibilità al proprio lavoro, ma soprattutto avere l’opportunità di incontrare personalmente clienti, partner e colleghi, instaurando relazioni che spesso si trasformano in collaborazioni durature.

Dove trovarci

Saremo presenti dal 18 al 23 settembre 2025 presso il Padiglione esterno coperto – Stand LY31.
Il nostro stand sarà facilmente riconoscibile e pronto ad accogliervi con uno spazio pensato per il dialogo e il confronto.

Chiunque desideri scoprire i nostri servizi potrà trovare un ambiente cordiale, professionale e dedicato, dove sarà possibile ricevere informazioni dettagliate, materiale illustrativo e fissare incontri personalizzati.

Cosa offriamo: i nostri servizi e la partnership con Consultco INC

Uno dei punti di forza della nostra presenza al Salone sarà la possibilità di illustrare nel dettaglio i servizi che mettiamo a disposizione del settore nautico, arricchiti dal contributo internazionale di Consultco INC.

Tra le attività principali che presenteremo:

Perizie nautiche complete: dalle verifiche pre-acquisto alle valutazioni tecniche, dalla stima dei danni alla consulenza per le riparazioni.
Controlli e ispezioni specialistiche: analisi strutturali, controlli non distruttivi (NDT), verifiche degli impianti elettrici ed elettronici di bordo.
Consulenze per armatori e cantieri: supporto in fase di costruzione e progetto o refitting, con un occhio attento alla conformità normativa, resine e alla qualità del lavoro.
Certificazioni e normative internazionali: grazie alla collaborazione con Consultco INC, possiamo offrire una panoramica completa sulle regolamentazioni internazionali, incluso il supporto per l’adeguamento alle norme più recenti.
Assistenza nella gestione di controversie e garanzie: accompagniamo armatori e professionisti nella gestione di problematiche tecniche e legali connesse al mondo della nautica.

Grazie a questa sinergia, siamo in grado di proporre un pacchetto di servizi che copre ogni aspetto legato alla sicurezza, alla qualità e al valore delle imbarcazioni, sia in Italia che all’estero.

Perché venire a trovarci

Il nostro obiettivo non è solo presentarvi quello che facciamo, ma creare un’occasione di incontro.

Passare dal nostro stand significa:

avere la possibilità di parlare direttamente con esperti del settore;
ricevere consulenze mirate sulle vostre necessità;
scoprire come le nuove normative possono influenzare il vostro lavoro o la vostra passione per la nautica;
conoscere esempi concreti di interventi, ispezioni e consulenze svolte negli ultimi anni;
entrare in contatto con un network internazionale grazie alla partnership con Consultco INC.

Inoltre, durante i giorni della fiera, organizzeremo brevi presentazioni e momenti dedicati per illustrare casi pratici e soluzioni innovative applicate alle perizie e alle certificazioni.

Chiamaci per prendere un appuntamento

Il Salone Nautico di Genova non è soltanto una vetrina: è un luogo dove le idee prendono forma, dove il mare si respira in ogni angolo e dove la passione diventa il vero motore che muove tutto.

Per noi, essere presenti significa consolidare la fiducia dei nostri clienti e dimostrare con i fatti il valore del nostro lavoro. Ma significa anche dare a chi ancora non ci conosce l’opportunità di scoprire una realtà dinamica, competente e proiettata verso il futuro.

Siamo convinti che l’incontro personale resti il modo più autentico per creare relazioni solide: ed è proprio questo che vogliamo fare con chi verrà a trovarci.

Vi aspettiamo!

Non perdete l’occasione di visitarci dal 18 al 23 settembre 2025 al Padiglione esterno coperto – Stand LY31 del Salone Nautico Internazionale di Genova.

Venite a scoprire i nostri servizi, conoscerci di persona e condividere con noi la passione per il mare. Saremo felici di accogliervi, rispondere alle vostre domande e valutare insieme nuove opportunità di collaborazione.

Il mare è la nostra passione, la sicurezza la nostra missione. E il Salone di Genova sarà il luogo perfetto per raccontarvi come ogni giorno trasformiamo questa passione in competenza al servizio della nautica.

Vi aspettiamo numerosi: non vediamo l’ora di incontrarvi! XD

NDT

NDT – non destructive testing – prove/controlli non distruttivi

wp_13001468

NDT – non destructive testing – prove/controlli non distruttivi nella Nautica: guida completa con riferimento alla ISO 9712

Introduzione

La nautica moderna combina metalli (acciaio, alluminio) e materiali compositi (VTR, carbonio e sandwich con anima in PVC/balsa). L’integrità strutturale di scafo, sovrastrutture, alberi, appendici e impianti determina non solo la sicurezza ma anche il valore economico dell’imbarcazione. I controlli non distruttivi (NDT) sono l’insieme di metodi che consentono di individuare difetti e degradi senza danneggiare il manufatto. Rispetto alle prove distruttive, gli NDT permettono la diagnosi in servizio, con tempi e costi contenuti.

Questo articolo fornisce una panoramica operativa orientata alla nautica, con un inquadramento alla ISO 9712 (qualificazione del personale NDT), un confronto tra le principali tecniche e una flow chart decisionale che esplicita il pensiero critico dietro l’identificazione del difetto.

ISO 9712: qualifica e certificazione del personale NDT

La ISO 9712 (o più precisamente EN ISO 9712) definisce i requisiti per qualificare e certificare il personale che esegue NDT. È lo standard più diffuso a livello internazionale, con riconoscibilità trasversale ai settori industriali (aeronautico, oil & gas, costruzioni, navale).

Esistono più livelli di certificazione

Livello 1 – Esegue prove seguendo procedure approvate; imposta l’attrezzatura; registra esiti; non interpreta autonomamente.
Livello 2 – Esegue e interpreta i risultati; seleziona la tecnica; redige rapporti; può istruire personale di livello 1.
Livello 3 – Progetta procedure e istruzioni; gestisce la competenza organizzativa; forma e qualifica; presidia gli aspetti tecnici e normativi.

Esami, esperienza e idoneità visiva

La certificazione prevede prove generali, specifiche (legate al settore/applicazione) e pratiche; sono richieste esperienze minime documentate per ciascun metodo e idoneità visiva (acutezza da vicino, differenziazione cromatica). La validità tipica è quinquennale con rinnovo e ricertificazione decennale.

Il ruolo del tecnico NDT

Il tecnico NDT deve essere in grado di eseguire i controlli e fornire rapporti tracciabili, con risultati ripetibili e riferibili.

Nella nautica è consigliabile che le ispezioni critiche (alberi, strutture in carbonio, saldature primarie) siano svolte da personale almeno di livello 2 sul metodo impiegato.

Il processo NDT in chiave nautica: il “pensiero critico” prima degli strumenti

Prima di scegliere la tecnica, si ragiona su tre assi:

Materiale: metallo (acciaio/alluminio) o composito (VTR, carbonio, sandwich).
Difetto atteso: superficiale, sub-superficiale, interno; umidità/osmosi; delaminazione; corrosione; disbond dell’anima; fatica.
Contesto operativo: accessibilità, condizioni ambientali (sole/vento/temperatura), necessità di smontaggi, tempi, budget, disponibilità di attrezzature.

La strategia ideale combina metodi complementari: uno rapido di screening (es. VT, termografia, igrometria, tap test) seguito, se necessario, da un metodo quantitativo o ad elevata sensibilità (es. UT, ET, shearografia), solitamente gli ultrasuoni sono il metodo più preciso e comune di indagine, gli altri due metodi sono attualmente ancora poco economici per una larga distribuzione.

Tecniche NDT principali e complementari

Di seguito le tecniche più rilevanti in nautica, con principi, casi d’uso, vantaggi e limiti.

VT – Visual Testing (Esame visivo)

Che cos’è se non osservazione diretta questa può essere aiutata da altre strumentazioni come : con lente, endoscopio, camere ad alta risoluzione, cercando sempre di rimanere nei range delle istruzioni. Spesso sottovalutato, è il primo filtro.

Dove si usa: opera viva e opera morta, paratie, madieri, longheroni, lande, terminali delle sartie, saldature accessibili, impianti di bordo.
Pro: velocissimo, economico, copertura ampia; stabilisce ipotesi.
Contro: dipende da accessibilità e abilità; qualitativo.

PT – Liquidi penetranti

Principio: un penetrante colorato o fluorescente che sfrutta le sue alte caratteristiche in termini di capillartà entra in cricche affioranti; dopo un’attenta pulizia e rimozione, un rivelatore evidenzia le indicazioni riscontrate sul manufatto ispezionato.
Dove: crepe su saldature inox/alluminio, eliche, supporti, flange, staffe.
Pro: semplice, economico, molto sensibile ai difetti superficiali.
Contro: non vede difetti interni; richiede pulizia e protezione ambientale.

MT – Particelle magnetiche

Principio: magnetizzazione di acciai/leghe ferromagnetiche; le discontinuità disturbano il campo e ruotano le polveri secondo i poli magnetici del campo elettromagnetico.
Dove: metalli ferromagnetici come assi elica in acciaio, staffe, piastre, saldature su acciai.
Pro: rapido e molto sensibile a superfici e sub-superficiali.
Contro: solo su materiali ferromagnetici; richiede smagnetizzazione finale.

ET – Correnti indotte (Eddy Current)

Principio: una sonda induce correnti nel metallo; variazioni locali (cricche, corrosione) alterano l’impedenza.
Dove: alluminio (alberi, strutture), inox sottili, verifiche spessori ridotti, rivetti.
Pro: non richiede contatto liquido; sensibile a difetti superficiali su leghe non ferromagnetiche; può stimare lo spessore dei rivestimenti.
Contro: profondità limitata; geometrie complesse possono disturbare.

UT – Ultrasuoni (pulse-echo, phased array, UT a bassa frequenza per compositi)

Principio: letture degli impulsi ultrasonici attraverso l’echo di ritorno analizzando l’echo di fondo del materiale ispezionato che può variare la sua velocità di propagazione utilizzando onde da 0,5MHz nei compositi fino a 6,1MHz nel titanio, calcolando eventuali difetti volumetrici all’interno del flusso d’onda; con l’integrazione phased array si ottiene un’immagine scan B.
Dove: spessori scafi metallici; delaminazioni nei compositi o difetti costruttivi; scollamenti anima sandwich.
Pro: precisione nel calcolo degli spessori; elevata sensibilità interna.
Contro: obbligatoriamente necessita accoppiamento con un liquido da contatto come acqua o gel; operatori esperti; superfici curve e sandwich richiedono tecnica ad hoc.

RT – Radiografia industriale (X/Gamma)

Principio: radiazioni attraversano il pezzo e creano un’immagine dei difetti interni.
Dove: saldature di strutture metalliche critiche (cantieristica, classi navali).
Pro: visualizzazione diretta del volume.
Contro: requisiti di sicurezza, schermature, tempi; uso limitato su barche in esercizio.

TT – Termografia infrarossa (attiva/passiva)

Principio: misura dell’emissione IR; differenze di diffusività termica rivelano scollamenti del sandwich, umidità, vuoti nell’anima.
Dove: scafi e ponti in sandwich; pontature e coperta; aree estese.
Pro: copertura rapida di grandi superfici; ottimo come screening.
Contro: sensibile a vento/sole; richiede controllo delle condizioni e spesso stimolazione termica.

Shearografia (Speckle Shearing Interferometry)

Principio: tecnica interferometrica che misura micro-deformazioni sotto sollecitazione lo strumento utilizza la creazione del vuoto, il calore e la vibrazione per generare un immagine.
Dove: compositi avanzati (carbonio) e sandwich; delaminazioni, scollamenti, schiacciamento anima.
Pro: molto sensibile, copre aree ampie in poco tempo.
Contro: attrezzature costose.

AE – Acoustic Emission

Principio: sensori ascoltano le emissioni elastiche generate da micro-cricche durante i cicli di lavoro.
Dove: strutture in composito o metalli (alberi, paratie, derive, appendici).
Pro: approccio strutturale: individua zone attive durante il carico reale.
Contro: interpretazione complessa; serve piano di carico controllato e filtraggio rumore.

Igrometria (umidità)

Principio: misuratori capacitivi o a resistenza stimano l’umidità intrappolata all’interno del materiale composito per identificare la presenza di acqua e l’invecchiamento del materiale.
Dove: VTR e legno; identifica presenza di acqua, invecchiamento della vetroresina attraverso l’idrolisi, ma non identifica la presenza di osmosi, quindi se la barca è secca la parte acquosa dei blister di osmosi si perde anche essa.
Pro: rapido, economico.
Contro: letture influenzate dalle tempistiche di alaggio, dipendenti da temperatura/spessore

Tap Test (martello in legno)

Principio: variazione del suono per discontinuità (vuoti, delaminazioni, scollamenti).
Dove: pannelli in VTR/carbonio, sandwich; zone accessibili.
Pro: immediato, costo minimo.
Contro: qualitativo; richiede esperienza e conferma con metodo strumentale.

Esempi applicativi (casi tipo)

Caso A – Scafo in acciaio/alluminio con sospetta corrosione

VT iniziale con mappatura aree.
Spessori UT su griglia; se accessibile, ET per cricche da fatica in zone di concentrazione.
Se saldature critiche: PT/MT (in base al materiale) e, UT con sonda angolare o RT.
Rapporto con mappa spessori, soglie di intervento e suggerimenti di ripristino.

Caso B – Coperta in sandwich con possibili scollamenti e umidità

Igrometria e TT per screening su larga area.
Tap test per delimitare anomalie; UT specifico per sandwich per quantificare.
Piano di riparazione (fori di ventilazione, sostituzione locali dell’anima, re-laminazione).

Caso C – Cricca sul controstampo

VT + verifica condizioni bulbo, giunzione scafo-bulbo e perni.
Tap test per identificazione aree coinvolte
UT a bassa frequenza
Piano di riparazione

Flow chart decisionale

La scelta del metodo segue il ragionamento seguente

Materiale: Metallo vs Composito/Sandwich.

Se Metallo:

Difetto superficiale? → PT (leghe leggere/inox), MT (acciai). Supporto VT.
Difetto sub-superficiale (acciai)? → MT.
Corrosione/spessori? → UT a maglia; mappa spessori.
Difetti volumetrici/saldature critiche? → UT.
Elementi sottili/alluminio con fatica → ET.

Se Composito/Sandwich:

Umidità → Igrometria + TT (screening), conferma UT.
Delaminazioni/scollamenti → Tap test (screening) + UT/Shearografia; TT come supporto su aree ampie.

Vincoli operativi: accesso (una o due facce), condizioni ambientali (vento/sole), tempi, budget. Se il vincolo impedisce il metodo ideale, optare per combinazioni (es. TT + UT) o per metodi di conferma.

Evidenze e decisione: riportare criteri di accettazione (es. soglie spessore, estensione del delaminato), incertezza di misura e raccomandazioni di monitoraggio o riparazione.

Dalla misura alla decisione: come scrivere il rapporto NDT

Un rapporto efficace deve includere:

Scopo e campo (componente, area, condizioni).
Procedure e standard di riferimento (es. istruzioni interne, EN ISO 9712, eventuali classi).
Attrezzature (modello, taratura, sonda, sensibilità, limiti).
Risultati (valori, immagini, indicazioni) con incertezza e criteri di accettazione.
Interpretazione: diagnosi, cause probabili, effetti sulla sicurezza/uso.
Raccomandazioni: monitoraggi, riparazioni, ulteriori indagini.
La tracciabilità (numerazione punti, settaggi) è fondamentale per confronti nel tempo e perizie e per confermare la ripetitività dell’indicazione riscontrata.

Buone pratiche e errori comuni

Confermare gli esiti qualitativi (tap/VT) con un metodo quantitativo quando la decisione economica è rilevante.

Controllare le condizioni ambientali per TT e igrometria (temperatura, irraggiamento, vento, stabilizzazione termica).

Curare l’accoppiamento e la scelta della sonda per UT su sandwich/compositi.

Evitare bias di conferma: cercare falsi positivi/negativi noti del metodo scelto.

Conclusioni

Gli NDT in nautica sono un processo di indagine più che un elenco di strumenti e noi come anche il ns partner principale, siamo in grado di eseguire in maniera indipendente la maggior parte delle tecniche elencate.

La ISO 9712 garantisce competenza e tracciabilità dell’operatore; la scelta del metodo deriva da un ragionamento su materiale, difetto e vincoli. La combinazione di screening rapido (VT/TT/igrometria/tap) e metodi ad alta affidabilità (UT/ET/shearografia/AE) consente diagnosi solide e decisioni tecniche difendibili in tribunale.

L’uso degli NDT e la sua metodologia è la base del ns lavoro.

Blog Specifiche tecniche

Corrosione barca, tipologie di corrosione e come proteggere la barca.

wp_13001468

Corrosione barca – tipologie di corrosione e come proteggere la barca.

Corrosione barca: tipologie, meccanismi e strategie di protezione

La corrosione è uno dei fenomeni più affascinanti e nello stesso tempo pericolosi che interessano le strutture metalliche in generale e considerando l’ambiente in cui si muovono sopratutto nei manufatti impiegate nel settore nautico. La sua azione, spesso inizialmente invisibile, può compromettere progressivamente l’integrità strutturale di scafi, impianti e componenti, con conseguenze potenzialmente catastrofiche.

Comprendere i meccanismi della corrosione, le sue diverse forme, i fattori acceleranti e le metodologie di prevenzione è essenziale per tecnici, surveyor e operatori del settore marittimo.

In questo articolo tecnico, approfondiremo:
• Le principali tipologie di corrosione
• Le dinamiche elettrochimiche alla base del fenomeno
• I metodi di misura e controllo della corrosione
• Strategie di prevenzione e protezione, attive e passive
• Un caso studio reale di corrosione galvanica su struttura saldata
• L’importanza della protezione anche delle superfici interne
• Le implicazioni operative e manutentive

Funzionamento chimico ed elettrochimico della corrosione

La corrosione è una reazione chimica o elettrochimica tra un metallo e l’ambiente circostante.

Quando il metallo perde elettroni (ossidazione), si trasforma in uno ione positivo e si combina con elementi presenti nell’ambiente (ossigeno, cloruri, acqua), dando origine a composti instabili come ossidi, idrossidi o sali metallici.

Corrosione elettrochimica

La corrosione elettrochimica è la più comune e si verifica anche in un ambiente non marino, ossia, avviene quando un metallo (come il ferro) si corrode a contatto con acqua o umidità, formando ruggine.

Come funziona la corrosione elettrochimica? Serve un “circuito”:

Per poter funzionare la corrosione elettrochimica ha bisogno di un circuito e solitamente è formato da:

Metallo (es. ferro)
Acqua/particella di umidità (che fa da conduttore)
Ossigeno (dall’aria circostane)

Il risultato di questo circuito è una reazione chimica dove, il metallo perde elettroni (“quindi si ossida”) formando ioni metallici e l’ossigeno nell’acqua assorbe gli elettroni si ionizza e forma la ruggine (ossido di ferro).

Esempio pratico se lascio una latta di acciaio esposta alla pioggia cosa succede?

L’acqua/umidità e l’ossigeno creano una pila elettrochimica sulla superficie della latta.
Il ferro si ossida perchè perde elettroni e si forma il deposito dela reazione chimica ossia la ruggine.

Quindi: se ho un solo metallo avrò una corrosione elettrochimica, mentre se ho due metalli? Elettrolitica?

Ebbene si, se ho 2 metalli e un conduttore avrò una corrosione elettrolitica, ossia:

Due metalli diversi (un esempio classico è lo zinco che si usa per proteggere l’acciaio) + conduttore.

In presenza di un elettrolita (o conduttore come acqua marina caricato elettricamente attraverso un campo elettromagnetico), si forma una cella galvanica (paragonabile ad un circuito chiuso) tra aree anodiche e catodiche dei 2 metalli. L’area anodica perde elettroni e si corrode, mentre quella catodica acquisisce elettroni e rimane protetta, questo metodo è alla base della galvanizzazione.

Quindi la corrosione elettrolitica (o galvanica) è un tipo di corrosione che avviene quando due metalli diversi sono collegati da un circuito e a contatto attraverso un liquido conduttore (come acqua salata o umidità).

Come funziona?

Durante il processo corrosivo uno dei due metalli (quello più “reattivo”) si consuma, mentre l’altro rimane protetto. Un esempio classico è l’applicazione dell’anodo di zinco ad una barca in acciaio o ad un elica per sacrificarsi e proteggere l’acciaio, il NiBrAl o il bronzo, per l’appunto questo zinco viene definito come anodo sacrificale.

Ma per quale motivo un metallo si sacrifica più di un altro? La Scala Galvanica

Il motivo principale per cui un metallo cede o acquisisce elettroni rispetto ad un altro è dato dal potenziale standard di riduzione di un elemento, ossia il grado di capacità che ha un elemento di perdere elettroni, e si definiscono più “attivi” quelli che cedono velocemente elettroni mentre “nobili” quelli che cedono con più difficoltà.

Come si descrive graficamente questo grado di potenziale riduzione nei metalli? attraverso la Scala Galvanica.

La Scala Galvanica e la Corrosione tra Metalli

La scala galvanica è una classificazione dei metalli e delle loro leghe, basata sul potenziale elettrochimico in un determinato ambiente, in genere acqua di mare. Viene utilizzata per prevedere il comportamento dei metalli quando vengono messi in contatto elettrico tra loro in presenza di un elettrolita (acqua salata caricata elettricamente).

In pratica, i metalli più anodici “attivi” tendono a corrodersi per proteggere quelli più catodici “nobili”.

Quindi, un elemento più sarà in basso nella scala galvanica rispetto ad un altro più cederà con facilità elettroni.

Di seguito troverai i più diffusi esempi di anodi usati nella nautica.

Magnesio (molto anodico)
Zinco
Alluminio (sacrificabile)

Va notato che: La posizione esatta all’interno della scala può variare leggermente in base alla temperatura, salinità e ossigenazione dell’ambiente marino.

Come si interpreta la scala galvanica?

Se la differenza di potenziale tra i due metalli mettendoli a contatto risulta ≥ 0,15 – 0,25 V esiste un rischio elevato di corrosione galvanica, al di sotto del quale, non si corrono rischi gravi.

Come si previene la corrosione tra due metalli?

Le tecniche più comuni sono:

Usare metalli vicini nella scala galvanica.
Proteggere il più possibile l’area di materiale nobile da un anodo attraverso anodi sacrificali di grandi di mensioni o in numeroin modo da minimizzare l’area superficiale del catodo rispetto a quella dell’anodo.
Se non è possibile applicare anodi, isolare elettricamente i metalli dissimili con guarnizioni, boccole o rivestimenti, in modo da non chiudere il circuito e far partire la corrosione elettrolitica.

Applicazioni pratiche

• Accoppiare un elica in bronzo con acciaio inox come l’asse, può generare corrosione sul bronzo se in contatto diretto ed in presenza di acqua marina, proprio per questo motivo lo zinco viene applicato sul terminale dell’elica, in modo da sacrificardi lui a discapito del bronzo.
• Il corretto dimensionamento degli anodi sacrificali è basato proprio sulla posizione nella scala galvanica rispetto al materiale dello scafo o dei componenti immersi.

Velocità di corrosione: valutazione quantitativa

La velocità di corrosione (Corrosion Rate, CR) è un parametro fondamentale per determinare la durata residua di una struttura. Si misura in mm/anno e si calcola con la seguente formula:

CR = (K × W) / (D × A × T)

Dove:
• K = costante (dipende dalle unità utilizzate)
• W = perdita di peso (massa iniziale – massa finale)
• D = densità del metallo
• A = area superficiale esposta
• T = tempo di esposizione

Fattori ambientali (umidità, salinità, temperatura), tipo di metallo, geometria e stato della superficie influenzano profondamente la CR.

Tipologie di corrosione in ambito nautico

Corrosione Galvanica

Si verifica quando due metalli diversi sono a contatto in presenza di un elettrolita. come descritto nel paragrafo dedicato, il metallo meno nobile (anodo) si corrode a favore di quello più nobile (catodo), secondo la differenza di potenziale sulla scala galvanica. Questo tipo di corrosione è comune su scafi in acciaio zincato, alluminio, impianti misti acciaio/alluminio e saldature improprie.

Prevenzione:
• Impiego di anodi sacrificali (Zn, Mg, Al)
• Protezione catodica a corrente indotta (ICCP System), sistema descritto nell’immagine sotto.
• Isolamento elettrico tra metalli differenti
• Scelta accurata dei materiali secondo la scala galvanica

Corrosione per Pitting

Il Pitting è una particolare tipologia di corrosione, si manifesta in maniera localizzata e rappresenta una delle più infide e pericolose modalità, in quanto, genera micro-cavità profonde (pit). Si innesca quando il film protettivo è compromesso e l’ambiente è favorevole (presenza di cloruri, umidità stagnante o poco ricircolo di ossigeno). Tra i materiali più soggetti a questa tipologia trovoiamo l’acciaio inox e l’alluminio che ne sono particolarmente sensibili.

La principale problematica rappresenta nella riduzione progressiva dello spessore e la generazione di aree di stress e di sforzo che possono compromettere l’area e generare delle aree di debolezza.

Prevenzione:
• Applicazione di rivestimenti anticorrosivi vernici con particolato anodico all’interno.
• Pulizia frequente delle superfici.
• Controllo di umidità e salinità.
• Protezione anodica.

Corrosione da deposito o “Poultice Corrosion”

È causata dall’accumulo di polveri, sabbia, sali e materiali igroscopici che trattengono umidità sulla superficie metallica, innescando reazioni ossidative. Riguarda in particolare l’alluminio e le sue leghe.

Prevenzione:
• Evitare accumuli di detriti
• Copertura delle strutture quando non in uso
• Pulizia e asciugatura frequenti

Corrosione Interna da ristagno di liquidi

Un pericolo silenzioso: anche se una struttura è ben protetta esternamente, ristagni di acqua o liquidi corrosivi all’interno possono generare corrosione interna, inaccessibile all’occhio umano. Nelle sale macchine, ad esempio, condensa e residui di carburante o olio possono innescare processi corrosivi gravi.

Prevenzione:
• Ventilazione e drenaggio costanti
• Ispezioni periodiche con tecniche non distruttive (VT, UT, MT)
• Rivestimenti interni e trattamenti di passivazione

Corrosione interstiziale o da mancanza di ossigeno

La corrosione interstiziale è una forma localizzata di corrosione che si sviluppa in aree ristrette e poco aerate (interstizi), dove l’accesso dell’ossigeno è limitato.

Questi interstizi possono essere fessure strette presenti tra due materiali, sotto guarnizioni, guaine, rivetti, saldature imperfette o incrostazioni.
In queste zone, l’ambiente chimico cambia rapidamente: si verifica un accumulo di ioni cloruro e una
diminuzione del pH, che interrompono il film passivante degli acciai inossidabili, rendendoli vulnerabili alla corrosione.
Cause principali:

Presenza di sali disciolti (es. cloruri) in acqua di mare.
Fessure strette dove il ricambio dell’acqua è assente o minimo.
Differenza di aerazione tra l’interno della fessura e l’esterno.

Materiali suscettibili:

Acciaio inox austenitico (es. AISI 304, 316), specialmente in ambienti marini.
Leghe leggere se mal protette o montate in modo non corretto.

Prevenzione:

Evitare l’uso di accoppiamenti che creano fessure stagnanti.
Sigillare accuratamente guarnizioni e giunzioni.
Utilizzare materiali resistenti alla corrosione localizzata (es. acciai super-austenitici o leghe al titanio).
Applicare rivestimenti protettivi efficaci, es. vernici apposite.
Creare metodi che consentano il corretto drenaggio e/o asciugatura.

La corrosione interstiziale è spesso difficile da rilevare visivamente e può compromettere in modo grave
l’integrità strutturale dei componenti, per cui richiedere ispezioni periodiche mirate attraverso metodologie non distruttive durante le manutenzioni periodiche come l’utilizzo di liquidi penetranti, spessimetria e controlli visivi possono essere una soluzione utile per prevenire problematiche di questa tipologia.

Se necessiti di un tecnico NDT preparato e sul pezzo chiamaci senza esitare , siamo qui per te!

Tecniche di protezione dalla corrosione

Come gia analizzato in precedenza la protezione catodica è la principale arma di difesa contro la corrosione ma esistono anche altre tecniche:

Anodi sacrificali:

Metalli con potenziale elettrochimico più basso (Zn, Mg, Al) vengono installati e “sacrificati” al posto della struttura. Necessitano di sostituzione periodica solitamente 1 volta all’anno, ma in ambienti marini molto ricchi di cloro e sali dove è molto presente la vegetazione la sostituzione può essere richiesta anche ad inizio e fine stagione estiva.

Corrente indotta:

Sistema attivo in cui una corrente continua è applicata per polarizzare la superficie metallica verso il potenziale catodico. Usata in impianti industriali, serbatoi e navi commerciali. Questa tecnica generando delle correnti proprie umpedisce che le correnti parassite attecchiscano sul metallo riducendo notevolmente l’influenza del processo.

Disconnessione dal circuito AC di banchina:

Ebbene si, la corrente in banchina è il principale nemico della tua barca, poichè essendo un circuito elettromagnetico genera un campo elettromagnetico nell’acqua, ed essendo in prossimità di altrettante imbarcazioni connesse alla correte AC, la tua imbarcazioni se non disconnessa dal circuito di banchina e se non protetta adeguatamente potrebbe diventare l’anodo delle barche circostanti, in quanto, essendo tutte all’interno dello stesso liquido se si è attaccati in banchina, questo chiude il circuito anche se non in diretto contatto e avviando l’elettrolisi.

Quindi, stai attaccato in banchina solo il tempo necessario per ricaricarti le batterie o per fare operazioni di bordo, altrimenti velocizzi il deterioramento dei tuoi anodi e poi l’anodo diventi tu!

Rivestimenti protettivi

Altro metodo di protezione è l’applicazione di vernici protettive sulla superficie da proteggere:

• Zincatura a caldo: immersione in bagno di zinco fuso
• Elettroplaccatura: deposito elettrolitico di nickel, cromo, stagno
• Placcatura meccanica o chimica (Electroless): adatta per geometrie complesse
• Verniciatura e powder coating: isolamento del metallo dall’ambiente

Caso US Navy

Una scelta particolare per difendere le navi dalla corrosione è la scelta delle navi americane militari, in particolare alcune unità della US Navy, di non applicare periodicamente vernici protettive in aree specifiche dello scafo e di affidarsi alla formazione di uno strato di ossido (ruggine superficiale) che viene poi rimossa ciclicamente e meccaniamente, questa è una strategia deliberata, ma va compresa nel contesto di operazioni militari, manutenzione intensiva e controllo dei costi ciclo-vita.

quali sono i vantaggi? e gli svantaggi?

Semplicità logistica e manutentiva

Eliminare le vernici significa evitare i problemi legati alla loro applicazione, manutenzione, rilascio di VOC (composti organici volatili) e smaltimento. Il trattamento può essere standardizzato: sabbiatura o idrogetto ad alta pressione annuale, seguito da ispezione e ripristino.
Controllo diretto dello stato del metallo, l’assenza di rivestimenti rende più facile rilevare cricche, corrosione sottostante o altri difetti.
Nessuna vernice significa nessun rischio di blistering.
Gestione della corrosione più predittiva, la corrosione viene “accolta” entro certi limiti e poi rimossa prima che diventi strutturalmente critica.
Riduzione del peso e complessità, specialmente su strutture come le sovrastrutture delle navi stealth (classe Zumwalt), ridurre vernici e primer consente di alleggerire e minimizzare la visibilità radar.

Svantaggi e rischi

Corrosione più veloce senza barriera protettiva, senza primer o vernici, il metallo è esposto e reagisce immediatamente con l’ambiente marino, portando a formazione rapida di ruggine.
Richiede manutenzione frequente e pianificata, l’efficacia di questa strategia dipende da un ciclo di manutenzione rigorosamente rispettato. Se trascurato, porta a perdite di spessore e danni critici.
Impatto ambientale, la rimozione ciclica dell’ossido richiede acqua ad alta pressione o sabbiatura, con rischio di contaminazione marina e produzione di fanghi metallici da gestire.
Non è adatta a tutte le tipologie di nave, per yacht, navi da carico, traghetti o imbarcazioni commerciali che non sono soggetti a cicli di manutenzione così serrati, sarebbe impraticabile o troppo rischiosa.

Inibitori chimici

Agenti chimici in grado di adsorbirsi sulla superficie metallica e interrompere le reazioni di ossidazione. Utilizzati in circuiti chiusi e in ambienti ad alta corrosività.

Caso studio reale: corrosione galvanica su struttura saldata

Durante un’ispezione tecnica in un magazzino del Sud Italia, è stata analizzata una rampa di carico visibilmente corrosa. Inizialmente si è ipotizzata una struttura mista acciaio/alluminio, a causa della colorazione argentata e della presenza di corrosione bianca (presunta poultice). Tuttavia, un semplice test con calamita ha rivelato che la barra era in acciaio zincato.

Un’analisi più approfondita ha mostrato che la saldatura aveva causato la vaporizzazione dello strato di zinco (temperatura di ebollizione 907 °C), generando una discontinuità galvanica tra acciaio nudo e acciaio zincato. Il risultato è stato l’innesco di una corrosione galvanica localizzata, particolarmente evidente attorno alla zona saldata.

Nel tempo, si è osservata la perdita di materiale e l’apparizione di crepe nella zona soggetta a carico.

La struttura non era più sicura per l’uso operativo.

La corrosione come causa di cedimenti strutturali

Una struttura corrosa:
• Perde resistenza meccanica
• Diminuisce la resilienza alla fatica
• Sviluppa cricche e fratture
• Può collassare sotto carico improvviso

Nel caso della rampa, un carico operativo (come un camion) avrebbe potuto provocare un cedimento strutturale potenzialmente pericoloso.

Tecniche di ispezione e manutenzione

Le ispezioni periodiche, anche con tecniche non distruttive (NDT), sono fondamentali per monitorare l’integrità strutturale delle imbarcazioni e prevenire fenomeni corrosivi non visibili a occhio nudo.

Tecniche di controllo standard

• VT (Visual Testing): ispezione visiva diretta delle superfici, saldature, cricche, ossidazioni
• UT (Ultrasuoni): metodo volumetrico per la misurazione dello spessore residuo del metallo
• PT/MT (Penetrant Testing / Magnetic Testing): rilevamento di discontinuità superficiali
• Controllo spessore rivestimenti protettivi con strumenti a correnti parassite o induzione magnetica

tutte queste tecniche sono utilizzate dal ns studio e i ns operatori sono tutti certificati secondo la norma ISO 9712, chiamaci.

Come si verifica l’efficacia della protezione catodica? attraverso l’utilizzo della sonda Ag/AgCl

Un metodo altamente specialistico per la valutazione dell’efficacia della protezione catodica su scafi in acciaio o alluminio marino è l’utilizzo di una sonda di riferimento Argento/Cloruro d’Argento (Ag/AgCl).

Come funziona:

La sonda Ag/AgCl misura il potenziale elettrico della superficie metallica immersa confrontandolo con un elettrodo di riferimento stabile. Questa misura consente di determinare se la protezione catodica (sia a corrente indotta che a anodi sacrificali) sta funzionando correttamente.

Intervallo di riferimento (in acqua di mare):
• Acciaio ben protetto: potenziale ≤ –850 mV rispetto alla sonda Ag/AgCl
• Alluminio ben protetto: potenziale compreso tra –950 mV e –1050 mV
• Potenziale troppo negativo: rischio di sovraprotezione e idrogeno che induce cricche (soprattutto per l’alluminio)
• Potenziale troppo positivo: rischio di corrosione attiva in corso

come si usa:
• La sonda viene immersa in acqua vicino alla superficie metallica
• Il multimetro (o datalogger) registra la tensione tra il metallo e l’elettrodo
• Le letture vengono confrontate con le soglie ottimali di protezione
• Può essere usata anche durante le immersioni subacquee per controlli in loco

Vantaggi:
• Metodo non distruttivo
• Utilizzabile in mare, in darsena o in bacino di carenaggio
• Essenziale per la validazione dei sistemi di protezione catodica su navi, yacht, piattaforme offshore e serbatoi sommersi

Conclusioni: prevenzione e cultura tecnica

La corrosione è un fenomeno naturale ma prevedibile. Richiede competenza, osservazione, manutenzione preventiva e una profonda conoscenza dei materiali.

Le barche moderne integrano acciai speciali, leghe leggere e tecnologie avanzate di saldatura. Ma senza una corretta protezione e manutenzione anche il metallo più nobile potrebbe intaccarsi con il tempo.

Di seguito potresti trovare un esempio utile in vesione checklist che potrebbe aiutarti a schematizzare i compiti nel tempo.

Checklist tecnica corrosione:
• Controllo compatibilità galvanica
• Ispezione zone nascoste e cavità e rimozione acqua o depositi
• Pulizia regolare da polveri e sali principalmente in aree di accumulo
• Sostituzione anodi sacrificali possibilmente almeno prima del ritorno del caldo
• Verifica saldature critiche, attraverso un tecnico NDT.
• Verifica del corretto spessore protettivo, attraverso un tecnico NDT.

Blog Specifiche tecniche

Super Yacht Surveyor – Red Ensign Code (REC LY4): la normativa inglese per yacht oltre i 24 metri spiegata da un perito nautico

wp_13001468

Super yacht Surveyor – Red Ensign Code (REC LY4): la normativa inglese per yacht oltre i 24 metri spiegata da un marine surveyor

Ti sei mai chiesto cosa significa davvero navigare sotto bandiera UK Red Ensign? O quali regole deve rispettare uno yacht di lusso sopra i 24 metri per poter fare charter in tutto il mondo? Se lavori nel settore nautico, soprattutto su grandi imbarcazioni, conoscere il Red Ensign Code (REC) non è solo utile: è fondamentale.

In questo articolo voglio spiegarti in modo chiaro e pratico cos’è il Red Ensign Code LY4 (Large yacht), perché è così importante e cosa devi sapere come perito nautico o come armatore per gestire al meglio una barca certificata sotto questa bandiera.

Perché il Red Ensign Code LY4 è nato e cosa cambia per gli armatori.

Fino a qualche decennio fa, i grandi yacht da charter spesso navigavano seguendo regole non uniformi o troppo rigide, prese in prestito dalle normative sulle navi commerciali. Questo generava confusione e costi elevati.

Il Red Ensign Group , formato da: Regno Unito, Isole Cayman, Gibilterra, Bermuda e altri territori facenti parte del Commonwelth, ha quindi deciso di creare un codice unico e specifico per gli yacht di grandi dimensioni, che garantisse sicurezza elevata ma anche flessibilità.

Il Red Ensign Code (in allegato quello delle Cayman Island) è oggi lo standard riconosciuto a livello mondiale per yacht sopra i 24 metri, soprattutto quelli usati commercialmente per charter con massimo 12 passeggeri.?

Come funziona il Red Ensign Code LY4?

Il codice si divide in 2 parti:

A) dedicata agli yacht commerciali, cioè quelli che vengono noleggiati o messi a disposizione di terzi.
B) per yacht privati, che vogliono mantenere elevati standard di sicurezza e gestione, ma senza l’obbligo di rispettare tutte le norme commerciali.

Se stai lavorando su una barca per charter, devi focalizzarti sulla Parte A. Questo è essenziale per evitare sanzioni o problemi assicurativi.

Gli 8 controlli chiave che faccio come Super Yacht Surveyor sul Red Ensign Code LY4.

Quando si ispeziona uno yacht certificato REC LY4, bisogna ispezionare con notevole attenzione alcuni aspetti avvolte similari a barce di metratura inveriore ma per lo più specifici come i sistemi di sicurezza o similari:

Struttura e stabilità: lo scafo deve rispettare parametri precisi, garantendo sicurezza anche in condizioni avverse.
Compartimentazioni stagno: ogni area della nave al di sotto della linea di galleggiamento deve potenzialmente essere stagna impedendo in caso di emergenza di riempire più compartimenti e affondare l’imbarcazione, proprio per questo si utilizzano sistemi di valvole ad intercetto a monte e a valle della paratia per poter sigillare lo scompartimento in caso di allagamento, lo stesso vale per sistemi di aria condizionata , cablaggi, e tubazioni.
Impianti antincendio: sia fissi (CO2, gas inerte, schiuma, acqua) che portatili, devono essere conformi e funzionanti, oltre che dedicati alla tipologia di intervento richiesto, è possibile simulare il funzionamento dell’impianto antincendio con dei sistemi di controllo studiati dal produttore da monitorare periodicamente, previa evacuazione dei compartimenti da testare per sicurezza.
Sistemi di propulsione: verifica visiva di difformità con supporto di meccanico autorizzato, casa produttrice.
Sistemi elettrici e protezione: controlli su batterie, cablaggi, messa a terra per prevenire cortocircuiti o incendi, attraverso strumenti appositi.
Dotazioni di salvataggio: zattere, giubbotti, segnali devono essere in perfetto ordine e dimensionati per il numero di persone a bordo.
Gestione ambientale: smaltimento di acque nere e rifiuti deve rispettare le regole più recenti (soprattutto con l’arrivo del LY4).
Comfort e sicurezza equipaggio: spazio, accesso alle vie di fuga, condizioni di lavoro conformi.
Documentazione tecnica: certificati aggiornati, piani di emergenza, registri di manutenzione devono essere sempre a bordo e completi.

Le novità più importanti del LY4, la versione 2024 del codice

Nel 2024 il Red Ensign Code ha aggiornato la versione precedente (LY3) introducendo:

Maggior attenzione all’impatto ambientale, con regole più stringenti su scarichi e emissioni.
Possibilità e requisiti per l’uso di tecnologie ibride o elettriche, che ormai stanno prendendo piede su molte nuove costruzioni.
Prima introduzione di norme per la cybersecurity a bordo, fondamentale con l’aumento dei sistemi digitali.
Revisione completa degli impianti elettrici e di antincendio per renderli più sicuri e moderni.
Uniformità nei requisiti per tutti i paesi del Red Ensign Group, che facilita la gestione internazionale.

Cosa fare se devi preparare uno yacht al Red Ensign Code

Se sei un armatore o lavori in cantiere e sceglie di fare riferiemto alla bandiera UK REC LY4, ecco qualche consiglio pratico:

Integra i requisiti REC LY4 già in fase progettuale.

scegli accuratamente l’ente certificatore che dovrà seguirti e supportarti: come Lloyd’s Register per avere supporto tecnico e certificazioni.

Aggiorna tutta la documentazione e tieni un registro di manutenzione puntuale.

Forma equipaggio e personale sulle procedure di sicurezza e gestione emergenze previste dal codice.

Verifica periodicamente impianti antincendio, sistemi elettrici e dotazioni di salvataggio con un surveyor qualificato.

Perché scegliere la bandiera Red Ensign?

È riconosciuta ovunque, con procedure burocratiche efficienti.

Offre standard di sicurezza elevati ma calibrati sul mondo dello yachting.

Facilita l’accesso ai porti internazionali e la stipula di polizze assicurative.

Permette di operare con certezza legale e tecnica, anche in crociere commerciali.

Conclusioni: il Red Ensign Code non è solo un obbligo, è un valore aggiunto

Conoscere e applicare correttamente il Red Ensign Code significa assicurarsi che uno yacht di grandi dimensioni sia sicuro, moderno e conforme alle normative internazionali.

Se sei un armatore che sta pensando di avere un supporto tecnico per non sottovalutare questo codice, o vuoi una consulenza personalizzata e/o approfondire qualche aspetto tecnico del Red Ensign Code, contattami pure. Sono qui per aiutarti a orientarti in questo mondo complesso ma affascinante.

Blog Introduzione alla perizia

Barca in Garanzia, cosa sapere?

wp_13001468

Barca in garanzia , cosa sapere?

Barca in Garanzia: Tutto Ciò che Devi Sapere su Nuove Costruzioni, Ispezioni e Responsabilità

L’acquisto di una barca nuova rappresenta oltre al culminamento di un uno dei momenti più entusiasmanti per un appassionato del mare, ma anche l’inizio di un periodo di passione che può durare anche anni prima di vedere il proprio agognato sogno attraccato alla propria banchina.

Oltre all’aspetto emotivo, in quest’articolo affronteremo l’argomento “acquisto e garanzia” cercando di comprendere il più possibile e ragiungere una infarinatura tale da arrivare almeno ad un livello minimo di consapevolezza in quanto l’argomento è vastissimo e va trattato con le pinze, soprattutto in relazione ai diritti e ai doveri che derivano dalla garanzia.

Come la maggior parte dei manufatti che si acquistano sul territorio europeo e che presentano il marchio CE, anche le barche costruite dal 1998 presentano la certificazione europea per poter circolare nel territorio europeo e come tutti i prodotti circolanti nella comunità europea, questi prevedono una Garanzia legale di due anni, ma spesso questa copertura viene integrata da garanzie commerciali ulteriori offerte direttamente dal cantiere costruttore o dal dealer.

Tuttavia, non sempre è chiaro cosa copra effettivamente la garanzia, quali siano le responsabilità del costruttore, e come si svolgano le ispezioni in garanzia, anche perchè ogni contratto differisce l’uno dall’altro. In questo articolo approfondiamo questi aspetti, fornendo un quadro pratico e tecnico.

Cosa si intende per “barca in garanzia”

Una barca si definisce “in garanzia” quando si trova entro il periodo di copertura legale o contrattuale successivo alla consegna. In Europa, il riferimento è la Direttiva 1999/44/CE, recepita in Italia dal Codice del Consumo (D.lgs. 206/2005). Questa normativa prevede una copertura di 24 mesi per i difetti di conformità, ossia per vizi che rendano il bene non idoneo all’uso previsto o difforme rispetto al contratto.

Nel settore nautico, dove i prodotti sono artigianali oltre che complessi e spesso personalizzati con optional richiesti dall’armatore, è frequente che oltre alla garanzia legale, il costruttore offra una garanzia convenzionale aggiuntiva, magari su specifiche componentistiche come motori, elettronica o scafo. Tuttavia, ogni cantiere adotta politiche diverse: alcuni estendono la garanzia a 5 anni su determinate componenti strutturali, altri richiedono ispezioni annuali per mantenerla valida.

Le fasi principali della nuova costruzione

Definizione del contratto e specifiche tecniche

Ogni processo parte da un contratto di costruzione in cui vengono definiti: modello, layout, materiali, motorizzazioni, impianti e accessori. L’accuratezza nella definizione delle specifiche è essenziale, perché la garanzia tutela da difetti rispetto a quanto dichiarato nel contratto.

Processo di costruzione e controllo in fabbrica

Durante la costruzione, alcuni armatori scelgono di farsi affiancare da un perito nautico o marine surveyor per effettuare verifiche tecniche in corso d’opera e steguire lo stato avanzamento lavori (SAL). Questa pratica è consigliabile soprattutto per imbarcazioni dall’importo notevole dove gli attori in gioco e le terze parti come ditte esterne e subappaltatrici entrano in gioco e lavorano nel cantiere, dove la supervisione riduce il rischio di errori o difformità che emergerebbero solo dopo la consegna.

Prove in mare (sea trial)

Una fase cruciale è rappresentata dalla prova in mare. Questo test è pensato per verificare il corretto funzionamento della motorizzazione, la stabilità dello scafo, la manovrabilità, e le prestazioni rispetto al progetto, oltre che la funzionalità degli impianti (elettrico, idraulico, oliodinamico) e il confort a bordo.

Spesso, se i risultati del test non sono soddisfacenti o mostrano delle incongruità, si richiedono modifiche prima della consegna formale.

Consegna e verbale di accettazione

La consegna rappresenta il momento formale in cui la proprietà passa all’armatore. Viene redatto un verbale di accettazione, che può contenere riserve da parte dell’acquirente in caso di piccoli difetti o anomalie. Da questo momento decorre il periodo di garanzia.

Ispezioni in garanzia: fondamentali per la tutela dell’armatore

Le ispezioni tecniche pre e post-consegna sono strumenti fondamentali per monitorare lo stato dell’imbarcazione nel tempo e per prevenire problematiche future.

Ispezione pre-consegna (PDI)

Detta anche Pre-Delivery Inspection, questa verifica viene effettuata da un perito nautico incaricato dall’acquirente. Serve a rilevare eventuali difetti visibili o discrepanze rispetto a quanto contrattualizzato in particolare rispetto agli optional.

Ispezione a 6 mesi

A sei mesi dall’utilizzo, la barca ha già affrontato diverse uscite in mare. Difetti di montaggio, piccoli cedimenti o errori progettuali iniziano a manifestarsi. In questa fase, solitamente esclusivamente con barca in aqcua, è importante fare un controllo completo degli impianti, delle finiture e dei sistemi di bordo, il compito del perito nautico in questo caso sarà quello di intervistare l’armatore e l’equipaggio oltre che ispezionare personalmente l’imbarcazione, cercando di individuare la maggior parte dei difetti e dare motivazioni e pareri su come il cantiere dovrà risolvere l’eventuale problematica confrontandosi con il cantiere per la fattibilità.

Ispezione a 12 mesi

Questa tipologia di ispezione viene effettuata con bara alata ossia con barca in secca in cantiere, alcuni cantieri la richiedono espressamente per mantenere attiva l’eventuale garanzia estesa. È un check più approfondito suddiviso in più fasi approfondendo su eventuali difetti strutturali componenti meccaniche ed elettroniche.

Ispezione pre-scadenza (entro i 24 mesi)

Forse la più importante in quanto è passato il tempo minimo necessario per far fuoriuscire problemi di maggiore rilevanza, per lo più strutturali. quindi, entro la scadenza del periodo di garanzia legale, è consigliabile eseguire una perizia tecnica approfondita per documentare e segnalare al costruttore difetti latenti e risolverli prima che la garanzia termini. La legge infatti permette all’acquirente di segnalare i difetti entro due mesi dalla scoperta, purché entro il termine biennale.

Difetti comuni riscontrabili sulle barche nuove

Nonostante la tecnologia e i controlli di qualità, difetti e anomalie non sono rari, specialmente quando si parla di costruzioni semi-artigianali o personalizzate. Alcuni dei problemi più frequenti includono:

Micro-infiltrazioni dai passascafi o oblò;
Malfunzionamenti degli impianti elettrici e inverter;
Difetti nei serbatoi di carburante o acqua;
Verniciature non uniformi o sblisterature;
Delaminazioni interlaminari in prossimità delle aree soggette a vibrazioni come eliche e bowtrhuster;
scollamenti anima interna sandwich in aree dove sono stati mal calcolate le aree di stress e fatica;
Anomalie nel sistema di raffreddamento del motore;
Surriscaldamento di quadri elettrici o strumentazione;
Imperfezioni nei rivestimenti e negli accoppiamenti tra componenti.

Molti di questi difetti non sono visibili immediatamente, ma emergono solo con l’uso ripetuto in mare e le variazioni termiche e di umidità.

Il ruolo del perito nautico nelle barche in garanzia

Il perito nautico è una figura tecnica imparziale e indipendente, svolge un ruolo centrale in tutto il ciclo di vita della garanzia ed è la figura fondamentale che se si occupa con serietà e zelo della tua imbarcazione potrebbe risolverti molti problemi e farti dormire sogni tranquilli, senza affanarti per far eseguire i lavori come tu vorresti, sopratutto durante le fasi di costruzione.

I suoi compiti includono:

Effettuare ispezioni tecniche periodiche;
Redigere relazioni fotografiche e descrittive per documentare il follow-up ed eventuali difetti;
Valutare la gravità dei problemi riscontrati;
Interagire con i cantieri e i dealer per richiedere gli interventi;
Fornire assistenza tecnica in caso di controversie tra armatore e costruttore.

La presenza di un perito terzo è fondamentale soprattutto quando il costruttore tende a minimizzare o a non riconoscere alcuni vizi come coperti dalla garanzia.

Consigli pratici per armatori

Conservare tutta la documentazione: contratto, fattura, verbale di consegna, libretti tecnici, manuale del proprietario.
Annotare ogni anomalia: anche piccole irregolarità devono essere registrate con data, foto e condizioni d’uso.
Non intervenire autonomamente: ogni modifica non autorizzata può invalidare la garanzia.
Richiedere sempre conferma scritta: ogni comunicazione con dealer o cantiere deve essere tracciabile.
Programmare controlli regolari: affidarsi a un perito nautico almeno una volta l’anno è una forma di assicurazione sul valore dell’investimento.

Conclusione

Una barca nuova, pur essendo un prodotto di pregio e di tecnologia avanzata, non è mai esente da possibili difetti. La garanzia è un diritto importante per l’armatore, ma richiede attenzione, cura documentale e, spesso, l’assistenza di professionisti. Investire in ispezioni regolari, relazioni tecniche dettagliate e consulenze specialistiche significa tutelare la propria imbarcazione e navigare con maggiore serenità. La collaborazione tra armatore, costruttore e perito nautico resta la chiave per una gestione efficace e responsabile dell’imbarcazione durante tutto il periodo di garanzia.

Ciao! e non dimenticarti di contattarmi.

5 motivi per fare un ispezione sulla tua barca

Blog Introduzione alla perizia

5 Segnali che la Tua Barca Ha Bisogno di un’Ispezione Subito da parte di un Perito Nautico (E Come Riconoscerli)

wp_13001468

5 Segnali che la Tua Barca Ha Bisogno di un’Ispezione Subito da parte di un Perito Nautico (E Come Riconoscerli)

Introduzione

Quali sono i 5 Segnali che la Tua Barca ha Bisogno di un’Ispezione Subito? e Come Riconoscerli? in questo articolo svilupperemo una lista pratica che aiuti a riconoscere i primi segnali che indichino la necessità di una perizia o di un controllo tecnico.

Possedere uno yacht o un natante, è un piacere, ma come ogni mezzo, anche la tua imbarcazione ha bisogno di attenzioni. Alcuni segnali possono sembrare innocui, ma ignorarli potrebbe significare dover affrontare problemi ben più gravi (e costosi) in futuro. Se non vuoi trasformare la tua amata imbarcazione in un problema che galleggia, presta attenzione a questi 5 segnali da non sottovalutare.

Crepe, Bolle o Delaminazioni nello Scafo

ispezione crepa nel controstampo da riparare

Lo scafo è il cuore della tua imbarcazione. Se durante le fasi di pulizia carena noti cricche, deformazioni, avvallamenti, bolle lungo la superfice di carena o durante una spagliolata noti internamente cricche o rotture insolite, potresti avere un problema serio tra le mani; concentrati sia internamente che esternamente sulle appendici di carena, come supporti assi, bulbo, timoni ecc.

Questi difetti possono indicare o una possibile via d’acqua o un’indebolimento strutturale.

Cosa fare?

ispezione controstampo con controllo ad ultrasuoni

Affidarsi a un esperto come un perito nautico per un controllo con ultrasuoni o termografia a infrarossi, ti permetterà di verificare l’entità del danno senza intervenire fisicamente e senza arrecare ulteriori danni alla struttura. Meglio un piccolo intervento oggi che una spesa enorme domani!

Contattaci

Il Motore suona “strano” (fuma o consuma più del solito)

Se il motore della tua barca emette rumori insoliti, vibra più del normale con fumosità tendenti o al bianco, al nero o al bluastro e/o consuma più carburante del normale senza motivo apparente, sono chiari segnali di allarme che possono coinvolgere il monoblocco, il che potrebbe indicare la natura di un problema meccanico, filtri ostruiti, guarnizioni della testata e gonne consumate, iniettori sporchi o addirittura danni alla trasmissione.

Cosa fare?

Non ignorare questi segnali! Un’ispezione motore con analisi degli oli del monoblocco e dell’invertitore può rivelare eventuali anomalie prima che si trasformino in una problematica onerosa facendoti allungare la vita del tuo motore.

Ma nota che in linea generale:

se fuma bianco, entra troppa area nella camera di combustione
se fuma nero consuma o troppo carburante o i filtri sono intasati
se fuma bianco con sfumature bluastre , stai bruciando olio.

Monitorare e manutenere frequentemente il motore rispettivamente almeno ogni 50 e 100 ore di moto con pulizia degli scambiatori e sostituzione girante, (se ne hai la possibilità applica un raccordo con valvola a sfera sul filtro per la pulizia così da lavare l’impianto regrigerante con regolarità) questi accorgimenti potrebbero allungare la vita del tuo motore.

raccordo per la pulizia del circuito refrigerante

Il Timone e la manovrabilità della barca sono cambiate nel tempo.

Se la barca non risponde ai comandi con la solita prontezza, potresti avere problemi all’elica o all’agghiaccio (sistema di governo). Le cause possono variare: l’elica si è danneggiata a causa di un impatto con un detrito galleggiante, ha cavitato o si è irrimediabilmente dezinchificata a causa della corrosione o della cavitazione, bielle di serraggio dell’agghiaccio o frenelli lenti possono compromettere la prontezza del timone.

Cosa fare?

A barca in secca, valutare il gioco della boccola del timone in senso verticale , trasversale e longitudinale, e per quanto possibile verificare l’integrità del sistema di governo, tesando i frenelli o verificando che il circuito oliodinamico non perda.

Impianto Elettrico cavi in corto o Batterie che si Scaricano Troppo Velocemente

Un impianto elettrico difettoso è uno dei problemi più comuni sulle barche, in quanto l’umidità e l’ossidazione da essa causata è un nemico difficile da sconfiggere ed è possibile che l’umidità mandi in corto i cablaggi o li isoli. Se invece le batterie si scaricano in tempi record, qualcosa non sta funzionando come dovrebbe ed andranno verificati in primis il sistema caricabatterie ed alternatore e poi sostituirte le batterie.

Cosa fare?

Un’ispezione con strumenti diagnostici avanzati e termografia può individuare surriscaldamenti, cortocircuiti o dispersioni elettriche prima che diventino un problema più serio.

Conclusione: Non Aspettare il Disastro, Fai Controllare la Tua Barca!

Se hai notato uno (o più) di questi segnali, non perdere tempo, chiamaci o scrivici anche direttamente dal sito, una perizia preventiva può salvarti da costi esorbitanti e, soprattutto, garantirti sicurezza in mare.

Un controllo professionale con tecnologie avanzate come eseguito dalla MDSsurvey.com parte del gruppo Consultco INC. può fare la differenza tra una manutenzione preventiva e una costosa emergenza.

Vuoi essere sicuro che la tua barca sia in perfetta forma? Contattaci per una perizia professionale e naviga senza pensieri!

Buon vento e… attento ai segnali!

Contattaci

Blog Introduzione alla perizia

Marine Surveyor, The Critical Role of Safety

wp_13001468

Marine Surveyor, The Critical Role of Safety

How is the Marine Surveyor? What Does a Marine Surveyor Stand For?

A Marine surveyor is a highly specialized professional responsible for inspecting and assessing vessels, from commercial ships to pleasure crafts and yachts. Their expertise ensures maritime assets’ safety, seaworthiness, and compliance with industry regulations and standards. Whether working for shipowners, insurance companies, or private clients, a marine surveyor plays a crucial role in the maritime industry.

Contact us

Key Responsibilities of a Marine Surveyor

Marine surveyors conduct thorough inspections and assessments on various types of vessels. Their main tasks include:

Condition and Valuation Surveys: These surveys evaluate a vessel’s structural integrity, looking for corrosion status and relevant safety defects, machinery visual inspection, testing valves and main engine systems, and equipment to determine its market value and overall condition.
Non-Destructive Testing (NDT): Utilizing advanced techniques such as Visible testing (VT), Ultrasonic testing (UT), Hygrometric testing (HT), Magnetic particle testing (MT), Penetrant liquid testing (PT), Thermography testing (TT), Boroscope visual testing (BRT), Optical testing as 3D scan (OT), Acoustic emission testing (AE), Sound analysis testing (SAT), Leak Testing (LT), Radiographic testing (RT) and Drone ispection (DI), analysis to assess the integrity of materials without causing damage.
Pre-Purchase Inspections: Assisting prospective buyers by thoroughly examining the vessel’s condition before purchasing it, evaluating the structural condition through thorough knowledge and non-destructive testing instruments and procedures, furthermore, an internal inspection is carried out to know the status of internal systems as engine/s and maneuverability systems, or onboard optional systems installed.
Damage and Casualty Investigations: Assessing damages following collisions, groundings, or accidents, and providing expert opinions for insurance claims.
Regulatory Compliance Surveys: Ensuring that vessels meet national and international regulations, such as SOLAS (Safety of Life at Sea), MARPOL (Marine Pollution), and classification society rules.
On-Hire and Off-Hire Surveys: Conducting inspections at the beginning or end of a charter period to document the vessel’s condition.

Specialized Techniques and Methodologies

To perform their duties efficiently, marine surveyors employ various specialized techniques, including:

Ultrasonic Thickness Measurement: Used to determine the thickness of a ship’s hull and detect corrosion as per ISO9712.
Infrared Thermography: Identifying heat anomalies that could indicate structural weaknesses or electrical faults.
Dye Penetrant and Magnetic Particle Inspection: Detecting surface and subsurface cracks in metal components.
Tap testing: Monitoring stress and potential failures in ship structures.

Consultancy Services for Commercial and Pleasure Vessels

Beyond inspections, marine surveyors provide consultancy services for both commercial ships and pleasure boats. They assist in:

Newbuild Supervision: Overseeing the construction of new vessels to ensure compliance with design specifications and quality standards.
Yacht and Pleasure Craft Surveys: Advising owners on leisure vessel maintenance, insurance requirements, and safety enhancements.
Cargo Surveys: Inspecting the loading, stowage, and condition of cargo to prevent losses and damages.
Environmental and Safety Audits: Evaluating pollution risks and safety management systems aboard vessels.

Marine Surveyors and the Sale of Vessels/yachts

When it comes to vessel sales, a marine surveyor plays a pivotal role by:

Providing Pre-Sale Assessments: Offering unbiased reports that help sellers establish fair market values and assist buyers in making informed decisions.
Conducting Sea Trials: Verifying the vessel’s performance, engine efficiency, and maneuverability under real conditions.
Advising on Regulatory and Legal Compliance: Ensuring that all necessary documentation, certifications, and registrations are in place for a smooth transaction.

Conclusion

Marine surveyors are indispensable professionals in the maritime sector. Their ability to perform detailed inspections, apply specialized methodologies, and provide expert consultancy makes them vital for shipowners, insurers, and maritime stakeholders. Whether for commercial vessels or recreational boats, their work enhances safety, efficiency, and value in the marine industry.
